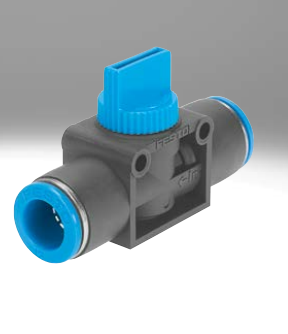

德國FESTO截止閥HE-2-QS-6的主要功能

特征：

截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

多種安裝派生形式

接口：R1/8 ... R1/2

快插接頭：6， 8， 10， 12 mm

流量：115 ... 2230 l/min

關斷閥

工作壓力

-0.095 MPa ... 1 MPa

閥功能

兩位兩通雙螺線管

氣接口，氣口 1

QS-6

氣接口，氣口 2

QS-6

驅動方式

手冊

安裝方式

通過通孔直接安裝

管式安裝

要么：

標準標稱流量

256.5 l/min

公稱通徑

4.6 mm

工作壓力

-0.95 bar ... 10 bar

環境溫度

0 °C ... 60 °C

外殼材料

加強型 PBT

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]

密封原理

軟密封

安裝位置

可選

設計

活塞閘閥

先導類型

直接

流向

不可逆

符號

00997328

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

介質溫度

0 °C ... 60 °C

產品重量

23 g

材料說明

RoHS 合規

密封件材料

NBR
