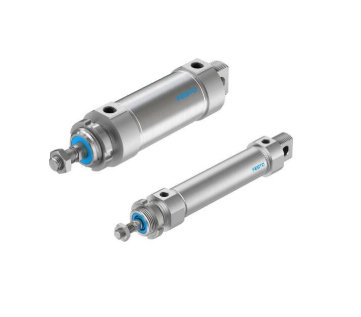

festo圓形氣缸DSNU-32-80-PPV-A-48K8運行功率高

一覽

DSNU-8 ... 63 DSNU-8 ... 25

? 不銹鋼活塞桿

? 良好的運行性能，使用壽命長

? 活塞桿帶外螺紋或內螺紋

? 附件齊全，氣缸可安裝在幾乎

任何地方

? 對應標準 ISO 6432 。派生型均

基于這些標準

缸徑 @ 8 12 16 20 25

氣接口 M5 G1/8

活塞桿螺紋 M4 M6 M8

行程1) [mm] 10, 15, 20, 25, 30, 40, 50,

60, 80, 100

10, 15, 20, 25, 30, 40, 50,

60, 80, 100, 125, 150

10, 15, 20, 25, 30, 40, 50, 60, 80, 100, 125, 150, 200

結構特點 活塞

活塞桿

缸筒

工作方式 雙作用

緩沖

DSNU-S...-P 兩端帶彈性緩沖墊

DSNU-S...-PPS – 自調節氣動終端位置緩沖

緩沖長度

DSNU-S...-PPS [mm] – 12 15 17

位置感測 通過接近開關

安裝方式 通過附件

安裝位置 任意

R3 高耐腐蝕等級 氣缸所有外表面符合耐腐蝕等級 3，符合 Festo 標準 940070?；钊麠U采用耐腐

蝕和耐酸的鋼

R8 防塵（刮片）

(32 ... 63 mm)

氣缸配備了電鍍硬鉻的活塞桿和剛性刮片密封件，防護干燥多塵介質

A6 金屬刮片密封件

(32 ... 63 mm)

氣缸安裝了鍍硬鉻的活塞桿和金屬刮片密封件，刮去活塞桿上粘附的硬顆粒

（如，焊渣）。

用于焊接系統

配合時應注意：

①承孔必須正圓，沒有凸起點。

②與活塞銷配合的孔必須平直，兩端不呈喇叭口形。

③連桿小端的孔與活塞的活塞銷座孔，其中心線必須準確吻合，不得偏斜。

④須有合乎不同結構要求的油膜間隙。

⑤表面粗糙度必須合適，以保持和支撐油膜

注意

1) 不能用于組合了波紋管組件

DADB 的軸承蓋上。

2) 該組件保護活塞桿、密封件

和軸承，免受多種介質的侵

入，防止過早磨損

僅可組合加長活塞桿 (K8)
