德國SICK傾斜傳感器的使用性能

類型:

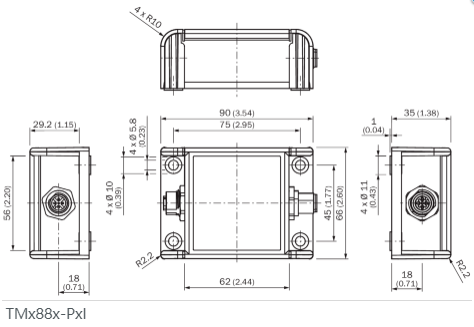

TMS88A-PCI360尺寸圖

性能

軸數量 1

測量范圍 360°

分辨率 0.01°

準確度 Typ. ± 0.04°, max. ± 0.12°

溫度系數（零點） Typ. ±0,008°/K 1)

極限頻率 0.1 Hz ... 25 Hz, 8. 布置（帶數字濾波器）

采樣率 80 Hz

初始化時間 200 ms

1) 基于參考溫度 25 °C.

接口

通訊接口 CANopen

設備配置文件 CiA DS-301, DS-410 v4.2.0

CiA（傾斜傳感器的設備配置文件）

CiA DSP-305（層設置服務 (LSS) 和協議）

地址設置 0…127, default: 10

數據傳輸率 10 kbit/s ... 1,000 kbit/s, 默認：自動波特率檢測

狀態信息 經由狀態 LED 的 CANopen 狀態

總線連接 通過外部終端電阻

參數

零點

極限頻率

預設值

計數方向反轉

可編程/參數化 通過 PGT-12-Pro

電氣參數

連接類型

插頭, 1x, M12, 5 針

插座, 1x, M12, 5 針

供電電壓 8 V DC ... 36 V DC

電流消耗 < 33 mA @ 24 V

訂貨號:1073802

機械參數

維度 66 mm x 90 mm x 36 mm

規格重量 + 200 g

材料、外殼 塑料 PBT

環境參數

電磁兼容性 EN 61326-1, EN ISO 14982, EN ISO 13309

外殼防護等級 IP65/IP67（根據 IEC 60529）

運行溫度范圍 –40 °C ... +80 °C

儲存溫度范圍 –40 °C ... +85 °C

抗沖擊能力 100 g, 6 ms (根據 EN 60068-2-27)

抗振能力 10 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)

產品型號

2068168 LFPCT-0500N1

2068169 LFPCT-0600N1

2068170 LFPCT-0700N1

2068171 LFPCT-0800N1

2068172 LFPCT-0900N1

2068173 LFPCT-1000N1

2068174 LFPCT-1100N1

2068175 LFPCT-1200N1

2068176 LFPCT-1300N1

2074116 LFPCT-0230G1

2074117 LFPCT-0450G1

2074118 LFPCT-1450G1

2065702 LFPCT-1000G1

2067507 LFPCT-0900G1

2068141 LFPCT-0200G1

2068142 LFPCT-0300G1

2068143 LFPCT-0400G1

2068144 LFPCT-0500G1

2068145 LFPCT-0600G1

2068146 LFPCT-0700G1

2068147 LFPCT-0800G1

2068148 LFPCT-1100G1

2068149 LFPCT-1200G1

2068150 LFPCT-1300G1

2068177 LFPCT-1400N1

2068178 LFPCT-1500N1

2068179 LFPCT-1600N1

2068180 LFPCT-1700N1

2068181 LFPCT-1800N1

2068182 LFPCT-1900N1

2068183 LFPCT-2000N1

2069342 LFPCT-0250G1

2071602 LFPCT-0220G1

2071726 LFPCT-0350G1

2072261 LFPCT-0310G1

2068151 LFPCT-1400G1

2068152 LFPCT-1500G1

2068165 LFPCT-0200N1

2068166 LFPCT-0300N1

2068167 LFPCT-0400N1
