年底跑量:銷售一批SMC控制電磁閥
<使用孔口直徑?1.6的場合(PVQ30:參見圖1)>
條件1. P1=0.7MPa、P2=0MPa(大氣壓)
例) 電流上升至140mA時的流量為85L/min。(參見q)
如果這時電流下降,由于遲滯,電流至135mA時流量不變化。(參見w)
由于遲滯,電流上升時和下降時的流量不同。(q85L/min、e93L/min)
ΔP為0.7MPa時參見曲線A。
條件2. P1=0.7MPa、P2=0.2MPa
條件3. 真空下的使用
例) 電流上升至150mA時的流量為65L/min。(參見r)
這時2次側壓力P2若上升0.15MPa,ΔP就減少0.15MPa,變成0.35MPa(參見曲線C),施加同電流時的流量變成40L/min。(參見t)
· 即使1次側壓力及電流值一定,由于2次側壓力變化(上升),流量也會減少。
ΔP為0.5MPa時參見曲線B。
?P=(P1-P2)MPa
日本SMC大功率電磁閥調節精度受限,適用介質受限。電磁閥通常只有開關兩種狀態,閥芯只能處于兩個極限位置,不能連續調節,(力圖突破的新構思不少,但還都處于試驗試用階段)所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求,含顆粒狀的介質不能適用,如屬雜質須先濾去。另外,粘稠狀介質不能適用,而且,特定的產品適用的介質粘度范圍相對較窄。

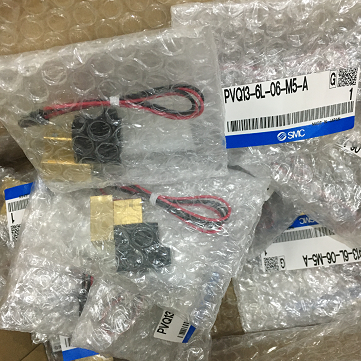

PVQ13-6L-06-M5-A產品簡介
PVQ10 系列 小型比例控制電磁閥 底板配管型
●用電氣信號對流量進行無級控制
●重復精度:3%以下
●遲滯:10%以下
字段描述
閥形式 13 N.C.
電壓 6 DC12V
導線引出方式 L L型插座式
插頭的有無 - 帶插頭
孔口尺寸 06 孔口徑:Φ0.6mm;高使用壓力:0.2MPa
接管口徑 M5 帶底板 M5x0.8
本體、密封材質的種類 A 本體:C36;密封:FKM
壽命為2500萬回以上(PVQ30)
(根據本公司壽命條件)
由于滑動部特殊處理,在設定壓力范圍內可動作
2500萬回以上。
●主體材質:相當C37
或相當SUS304(PVQ30)
密封件材質:FKM(PVQ10,PVQ30)
●電源OFF時,閥復位至關閉狀態。
●泄漏量:5cm3
/min以下(OFF時)。
●可真空使用。使用壓力0.1Pa(abs.)
●閥開閉時的動作噪聲降
●可集裝搭載
集裝組合的場合需注意以下幾點:
相鄰閥同時連續通電,由于線圈發熱,環境溫度會上升。
采取放熱對策,請確保右表的溫度范圍。
本產品的型號選定方式
真空規格的場合,動作壓力范圍變成0.1Pa(abs.)~高動作壓力差。
· A(2)通口可在真空壓力下使用。
