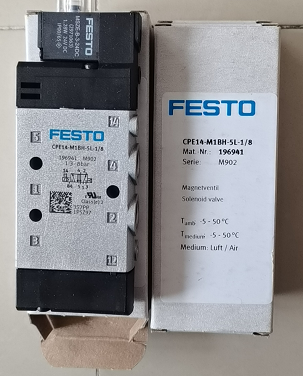

CPE14-M1BH-5L-1/8閥圖片拍攝

簡單介紹

CPE14-M1BH-5L-1/8

196941

閥功能

兩位五通，單穩態

正重疊

驅動方式

電控

寬度

14 mm

標準標稱流量

800 l/min

在閥門操作前，操作人員需要注意的是根據閥門的尺寸所需的油脂決心掌握多少油脂，在注射過程中的操作后，

一定要做，我們應該注意在注脂壓力，壓力值太或太高會影響當前的運行質量，在操作過程中，二要注意閥門的開關，

如一些特定的注脂閥應全開狀態，根據不同的閥由于閥不同，如閥門在操作過程中應關閉狀態。

工作氣口

G1/8

工作電壓

24 V DC

工作壓力

3 bar ... 8 bar

設計

活塞閘閥

復位類型

氣動彈簧

防護等級

IP65

帶插入式插座

符合 IEC 60529 標準

c UL us - (OL)

公稱通徑

6 mm

短型號代碼

CPE14

抗振性

運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

耐沖擊性

沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

排氣功能

帶節流選項

密封原理

軟密封

安裝位置

可選

手控裝置

通過附件鎖定

按鈕式

先導類型

先導驅動

先導氣源

內先導

流向

不可逆

符號

00991023

閥位代碼

標簽夾

關閉時間

32 ms

打開時間

24 ms

持續通電率

，同時保持電流降

0 信號的大正向測試脈沖

1200 μs

信號為 1 的大負向測試脈沖

900 μs

線圈的特性參數

24 V DC: 1.28 W

允許的電壓波動

-15%/+10%

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

先導氣口 14

M3

氣接口，氣口 1

G1/8

氣接口，氣口 2

G1/8

氣接口，氣口 3

G1/8

氣接口，氣口 4

G1/8

氣接口，氣口 5

G1/8

材料說明

RoHS 合規

密封件材料

NBR

外殼材料

壓鑄鋁

介質溫度

-5 °C ... 50 °C

環境溫度

-5 °C ... 50 °C

產品重量

95 g

電氣接口

2 針

安裝方式

帶通孔

先導排氣口 82

M3

先導排氣口 84

M3

先導氣口 12

M3

電磁閥的穩定操作

FESTO電磁閥小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為 流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式 計算。
