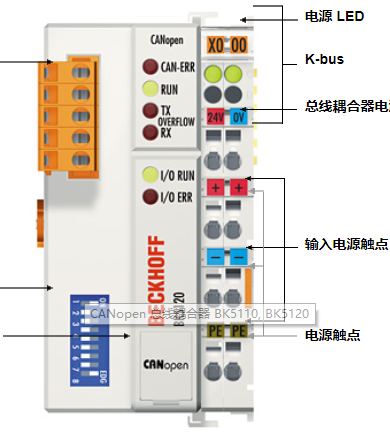

德國beckhoff總線耦合器BK5120構造圖

產品說明：

BK51x0 總線耦合器用于連接 CAN 總線系統與電子端子排，這些端子排可以通過模塊化方式擴展。

一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。

采用 BK5110 “經濟型”總線耦合器，可極為經濟地建立 I/O 連接，多可連接 64 個數字量輸入/輸出端子模塊。

I/O 站數量 64 (BK5120: 通過 K-bus 擴展可達 255)

I/O 點數 取決于結構

數據傳輸介質 屏蔽雙絞銅纜，2 根信號線，1 根接地（TJ）

電纜長度

5,000 m 2,500 m 1,000 m 500 m 250 m 100 m 40 m

數據傳輸速率

10 kbaud 20 kbaud 50 kbaud 100/125 kbaud 250 kbaud 500 kbaud 1,000 kbaud

PDO 模式 同步、循環、事件驅動、輪詢

總線接口 1 個開放式連接器，5 針

電源 24 V DC (-15 %/+20 %)

輸入電流 70 mA + (總 K-bus 電流)/ 4, 200 mA 70 mA + (總 K-bus 電流)/ 4, 500 mA

啟動電流 約 2.5 倍持續電流

建議保險絲容量 ≤ 10 A

K-bus 供電電流 500 mA 1,750 mA

電源觸點  24 V DC /  10 A

電氣隔離 500 Vrms (電源觸點/總線耦合器電源電壓)

重量 約 130 g 約 150 g

工作/儲藏溫度 0…+55 °C/-25…+85 °C

相對濕度 95 %，無冷凝

抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27/29 標準
