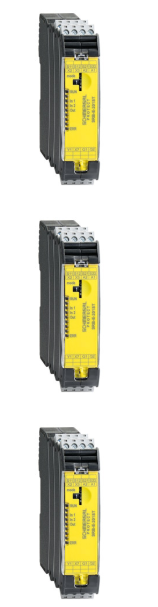

產品簡單SRB-E-212ST施邁賽安全監控模塊

設計和工作原理：

SRB 系列防護門監控器采用傳統繼電器技術。模塊內部采用冗余電路設計，

配備多5路肯定斷開式觸點，繼電器觸點串聯形成安全輸出通道。

AES 系列也是采用內部冗余設計電路，而控制等級1的單元采用了傳統繼電器技術。

所有滿足EN ISO 13849-1控制等級3的防護門監控器配備了雙處理器和不同的編程。

安全輸出通道是肯定斷開式繼電器串聯組成。這些監控器集成有系統診斷功能（ISD）。

多功能組合LEDs提供用戶防護門的開關和控制輸出狀態信息。

可對可能的自由觸點進行信號評估,例如:急停開關、拉線開關、門鎖開關

可對潛在輸出進行信號評估 例如：光幕及光柵

單或雙通道控制

3個可用通道 無延時

1個指示觸點（常閉）

跨線檢測可選

無邊緣檢測復位或自動啟動

根據EN954-1 控制等級可達4級

特性

STOP 0 / 1 功能

1 oder 2通道控制

2 安全觸點 STOP 0

1 安全輸出 STOP 1

斷開延遲 0 … 30 s

量子I / O模塊

產品特定應用

為現場和回路電源配置

提供電源接口提供8個連接0.063 A模擬輸入模塊的熔斷點組

提供加，減，屏蔽和電源接口

附加信息

每個點分配4個終端

啟動條件： 復位按鈕，自動啟動

外殼: 玻璃纖維增強，熱塑塑料

接線方式： 螺絲端子

電纜截面: 2x1.5mm 實心或多線 （包含電纜外皮）

Ue: 24VDC-15%/+20%，殘余波紋10%

頻率范圍： 50/60 Hz （交流電壓操作）

Ie: 0.08A

防護等級: 端子 IP20 外殼 根據EN60529 IP40

功耗: 1.9VA，1.7W

保險等級: 玻璃保險 F1，平穩電流1.25A

監控輸入: 1或2通道

反饋電流: 有

驅動電路: S11/S12，S21/S22：28 VDC

可用觸點: 3個可用通道

使用列別: AC-15，DC-13

開關容量: 可用通道：6A/230 VAC，6A/24 VDC

保險等級: 可用通道：6A gG D

信號觸點: 1常用觸點

開關容量: 指示觸點：2A/24 VDC

觸點材料: AgSnO,自清潔，肯定動作
