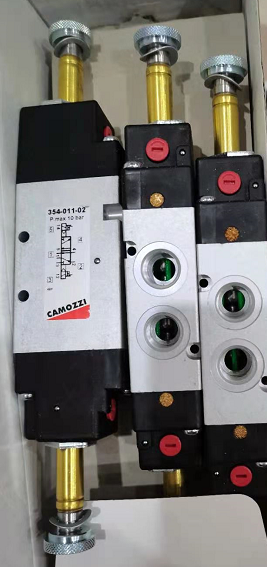

實物CAMOZZI先導式方向控制閥354-011-02
描述
其單穩式的復位形式有機械彈簧復位和氣彈簧復位兩種。
閥的接口有 G1/8 和 G1/4 兩種,除二位三通、二位五通和三位五
3 系列電磁閥和氣控閥二位三通,雙二位三通,二位五通,三位五通(中封、中泄、中壓)
3 系列電磁閥是滑閥型電磁驅動先導式方向控制閥,其單穩式的復位形式有機械彈簧復位和氣彈簧復位兩種。
4 系列電磁閥是滑閥型電磁驅動先導式方向控制閥,其單穩式電磁閥的復位形式有機械彈簧復位和氣彈簧復位兩種。
4 系列氣控閥是滑閥型氣控閥,有三種不同的閥芯復位形式,氣復位,機械彈簧復位和差動復位。
閥的接口有 G1/8 和 G1/4 兩種,除二位三通、二位五通和三位五通外,還可提供雙二位三通型機能。
3 系列電磁閥配有多種形式的手控裝置,可根據具體的工況或使用習慣選擇合適的類型。
接口 G1/8 - G1/4
安裝 位置任意
工作溫度 0 ÷ 60°C (干燥空氣為 - 20°C)
工作壓力 見各閥相應的參數
介質 經過濾的壓縮空氣,無需油霧潤滑。
如果使用油霧潤滑,應不間斷地使用油霧潤滑(TJ使用 ISO VG32 潤滑油)
D D = 雙二位三通
L = 二位三通(接口為 G1/8,氣路板安裝)
015 驅動方式
011 = 雙電磁鐵(水平放置電磁鐵)
015 = 單電磁鐵,彈簧復位(水平放置電磁鐵)
016 = 單電磁鐵,氣彈簧復位(水平放置電磁鐵)
E11 = 雙電磁鐵,外部先導控制
E15 = 單電磁鐵,彈簧復位,外部先導控制
033 = 氣驅動和氣復位
035 = 氣驅動和彈簧復位
02 電磁鐵接觸面
02 = 22x22
U7 電磁鐵封裝材料及尺寸
A8 = PPS,30 x 30
G7 = 尼龍,22 x 22
G8 = 尼龍,30 x 30(僅 24V DC)
G9 = 尼龍,22 x 58
H8 = 阻燃尼龍,30 x 30
U7 = PET,22 x 22
