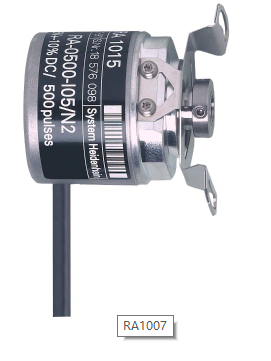

產品展示RA1007，ifm空心軸增量編碼器

定義的脈沖序列可地檢測轉速

用于的位置確定和線性測量

易于直接安裝在傳動軸上

實心或空心軸編碼器型號

磁性檢測系統

同步或夾持法蘭型號

分辨率 1...9999

徑向電纜連接，用于空間受限的場合

緊湊而堅固的外殼

解析度 100分辨率

軸設計 空心軸一側開口

軸徑[mm] 6

應用

功能原理 增加的

電氣數據

工作電壓容差[％] 10

工作電壓[V] 5 DC

消耗電流[mA] 120

產出

電氣設計 TTL

每個輸出的電流負載[mA] 20

開關頻率[kHz] 300

相位差A和B [°] 90

測量/設定范圍

解析度 100分辨率

運行條件

環境溫度[°C] -40 ... 100

關于環境溫度的注意事項

用于牢固敷設的電纜

相對空氣濕度[％] 75; （簡短地說：95％）

保護 IP 64

測試/批準

抗沖擊

100克（6毫秒）

抗振性

10克（55 ... 2000 Hz）

MTTF [年] 114

機械數據

重量[g] 311.2

尺寸[mm] ?35 /長= 42.1
