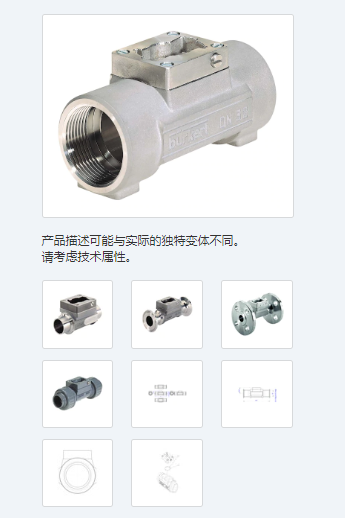

寶德551798式流量傳感器，不銹鋼材質

簡介

S030 內置一個渦輪，適用于流量測量。當液體流過管道時，渦輪旋轉產生脈沖，頻率與流速成比例。

Bürkert “Inline 直角轉彎”技術可實現無泄漏。無需打開管道或中斷過程，即可安裝或拆卸變送器。

DN06 - DN65

封閉式管道系統，內置傳感器配件

直角轉彎技術

變送器可用于：顯示、監控、傳輸、On/Off調節、批量控制

? 通徑8.0-50 mm

適用于連續流量測量

? 集成于管道系統中，無任何附加接管，經濟實用

? 3 線制頻率脈沖信號，可直接與 PLC 連接（PNP 和 NPN）

? 可與 Burkert 分體式設備配套

? 電子部件與接頭之間采用卡口連接，便于安裝

? 可選4-20mA和標準脈沖輸出

? 2線制或3線制系統

通徑的選擇 見上頁“選擇接頭通徑”

線圈式8030 只能配電池供電的8025 T型變送器

不需電源

霍爾式8030

工作電源

輸出信號 晶體管PNP或NPN，

集電極開路，100mA ，0-200Hz

霍爾“功率”式8030

可配套的儀表 · 8025 T/SE34型變送器（分體式，適用于

控制柜和現場安裝）

· 8023型4-20 mA輸出模塊

· 8021型標準脈沖輸出模塊

與其它儀表的連接參數（接插式連接）

8030與8023

允許的傳感器 霍爾“功率”式

使用條件：

1、 環境溫度-20℃～50℃;

3、 被測介質溫度：-20℃～120℃;

4、 大氣壓力：86Kpa～106Kpa;

5、 防爆等級：ExibⅡBT4.

★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。

電氣特性：

1、 顯示方式：

（1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）；

（2）LWY 現場顯示：液晶顯示累積流量，單位（m³）

液晶顯示瞬時流量，單位（m³/h）

（3）LWGB 渦輪流量變送器：（配顯示儀表）。
