XMLA160D2S11現貨機械式壓力開關

產品型號規格

主要信息

產品系列

OsiSense XM

產品類型

機電壓力傳感器

壓力傳感器類型

機電壓力傳感器

產品短名

XMLA

壓力傳感器尺寸

160 bar

可控流體

液壓油 (0…160 °C)

流體連接類型

G 1/4 (孔型) 符合 ISO 228

電氣連接

螺釘夾端子, 1 x 0.5...2 x 2.5 mm2

1 個連接器 Pg 13

美國線規

AWG 20...AWG 14

電纜進線孔

電纜套 9…13 mm

觸點類型和構成

1 C/O

應用領域

-

壓力開關操作類型

單閾值檢測

電氣回路類型

控制回路

量程類型

固定差分

本地顯示

有

調節范圍高設置

10…160 bar

調節范圍設置

4.5…142 bar

大許可偶然性壓力

360 bar

毀壞壓力

720 bar

壓力操動

活塞

接觸流體材料

FPM, FKM

黃銅

鋼

PTFE

機柜材料

鋅合金

額定電流 [In]

3 A, B300, AC-15 (Ue = 120 V) 符合 EN/IEC 60947-5-1

1.5 A, B300, AC-15 (Ue = 240 V) 符合 EN/IEC 60947-5-1

0.1 A, R300, DC-13 (Ue = 250 V) 符合 EN/IEC 60947-5-1

補充信息

設置點的自然差壓

5.5 bar (+/- 1 bar)

高設置點的自然差壓

18 bar (+/- 3 bar)

200 bar

端子排型號

4 接線端子

大操作頻率

60 次/分鐘

重復精度

2 %

額定絕緣電壓 [Ui]

300 V 符合 UL 508

500 V 符合 EN/IEC 60947-1

300 V 符合 CSA C22.2 No 14

額定沖擊耐受電壓 [Uimp]

EN/IEC 60947-1 6 kV

輔助觸點

嵌入

觸點材料

銀觸線

25 m? 符合 IEC 255-7 安全級別 3

25 m? 符合 NF C 93-050 方法 A

短路保護

10 A 熔斷器 熔斷器, 類型 gG (gl)

機械壽命

6000000 次

設定

外部

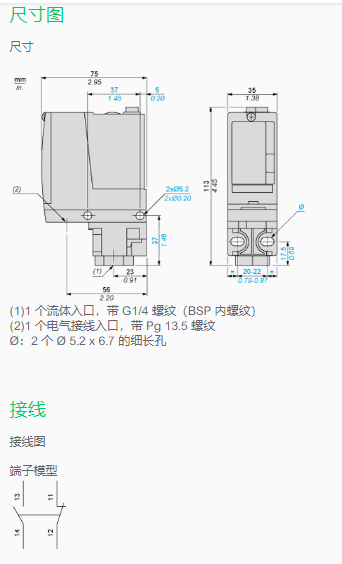

高度

113 mm

深度

75 mm

寬度

35 mm

產品凈重

0.75 kg
