調試BALLUFF伸縮式位移傳感器工作

BTL6-A-MF07-A-PF/M5

位移傳感器的調試工作

 選擇1/La或2/Lb按鈕，長按3秒

■ 釋放按鈕后，立刻同時按住1/La和2/Lb，并長按3秒以上，屏幕顯示為3.61mA時，表示調試盒進入調試狀態

■ 長按1/La，2秒以上，此時屏幕的電流值發送編號，表示調試盒進入示教模式

■ 將磁環移動至需要設置為起點的位置，然后長按1/La，2秒以上，從視頻內的屏幕上可以看出，磁環的起點輸出為4mA(3.99mA)

■ 將磁環移動至需要設置為終點的位置，然后長按2/Lb，2秒以上，從視頻內的屏幕上可以看出，磁環的終點輸出為20mA

■ 完成后，同時按下1/La和2/Lb，并長按6秒以上，屏幕顯示為3.61mA時，表示調試盒退出示教模式

■ 隨后，按下1/La或2/Lb，退出整個調試狀態

后恢復出廠設置

■ 將磁環放在任意位置

■ 選擇1/La或2/Lb，長按3秒以上

■ 釋放按鈕后，立刻同時按住1/La和2/Lb，并長按3秒以上，屏幕顯示為3.61mA，此時，釋放所有按鈕后，再同時按住1/La和2/Lb，長按6秒以上，此時，屏幕上顯示的時回復出場設置后，磁環所在位置的電流輸出

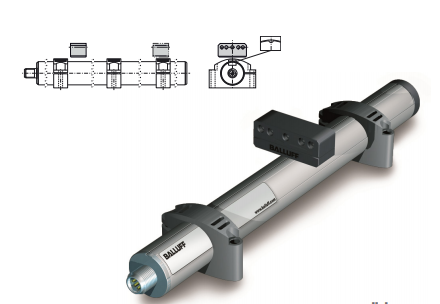

型材結構的位置測量系統是非接觸式和測量系統，用于確探測一個或多個位置。因為它們由一個密封的IP67鋁外殼構成，所以在壓力機、注塑機或龍門機器人等惡劣環境中表現突出。位置指示器的磁鐵透過型面結構的壁作用到測量元件上。

模擬，電壓

測量長度

50~4012 mm

線性偏差

nnnn = 0050…0500: ± 200 μm, nnnn > 500: ± 0.04% FS

環境溫度

0...70 °C

機械規格

圓形型面結構，?30 mm

外殼材料

鋁, 陽極化

防護等級

IP67帶插接器

許可/一致性

安裝說明書

立體連接：電氣連接為

通過插頭連接執行。

外殼：評估電子設備所在的鋁制外殼

位于。

位置編碼器：定義要測量的位置

波導。位置傳感器不同

現有設計并需要單獨訂購（請參閱

附件（11頁）。

標稱長度：圍繞BTL佳應用

提供以下標稱長度：

標稱長度

BTL6-A / G…50…1500

3.2功能

波導位于BTL中，并由一個

鋁制外殼。沿著波導是

位置編碼器移動。該位置編碼器與

已確定位置的已連接組件

應該。位置編碼器定義了要測量的位置

在波導上的位置。

內部產生的INIT脈沖與

位置發送器的磁場波導中的扭波

由磁致伸縮引起

聲波速度不斷提高。

扭轉波傳播到波導的末端

被吸收在阻尼區。一開始

產生的波導運行扭轉波的

拾波線圈有電信號。從學期開始

確定軸的位置。這稱為電壓值

發行并且可以下降或上升

有特色。

如果在測量范圍內沒有位置編碼器，

輸出大約10.5 V的電壓作為錯誤信號。
