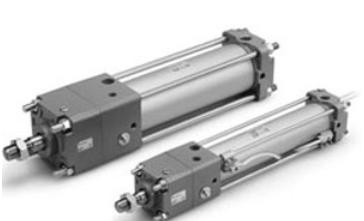

CNA2系列SMC帶鎖氣缸CNA2L80-250-D詳細圖
當供氣壓力下降或殘壓釋放時，夾緊或非夾緊狀態可保持的夾緊氣缸。
(單向鎖緊) 緩沖閥、速度控制閥都不伸出缸蓋，提升了作業性。
具有三種鎖緊方式。彈簧鎖緊為排氣時鎖，故安全性高。
氣壓鎖緊必須加氣壓才能鎖緊，鎖緊保持力可調，且停止精度高。彈簧+氣壓鎖緊具有上述兩種鎖緊方式的。
制動瓦使用特殊摩擦材料，活塞桿不受損傷，故壽命長。
兩個方向都可鎖緊。
?適合中間停止、緊急停止、防落下的帶鎖氣缸。
（雙向鎖緊）
?帶磁性開關（CDNG系列：CDNG）。
| 內置磁環 | - | 無內置磁環 |
| 安裝方式 | L | 軸向腳座型 |
| 缸筒材質 | - | 鋁缸筒 |
| 缸徑 | 80 | 缸徑 80mm |
| 通口螺紋的種類 | - | Rc |
| 氣缸行程 | 250 | 氣缸行程 250mm |
| 氣缸追記號 | - | 無防護套,兩側氣緩沖 |
| 雙行程標記 | - | 行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 氣缸追記號2 | - | 無防護套,兩側氣緩沖 |
| 鎖緊方向 | D | 雙向 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
鎖部設計緊湊，僅缸的長度有所增長，缸主體尺寸與其他標準氣缸相同。
鎖緊前活塞的大速度在500~1000mm/s間，與氣缸系列有關。
開鎖前，要保持活塞兩側力平衡。
維修時拆卸容易，手動開鎖簡易。
斜板式鎖緊方式
為彈簧鎖，鎖緊時的保持力大。
停止精度高。
在遇到停電、停氣時，能保持鎖緊，故安全。
球+錐形環的鎖緊方式
可安裝耐強磁場磁性開關
帶氣緩沖（無桿側）
實現了32-63的系列化
實現了2個系列、4個缸徑、3種耳環寬度的標準化,可根據裝置廣泛適應
