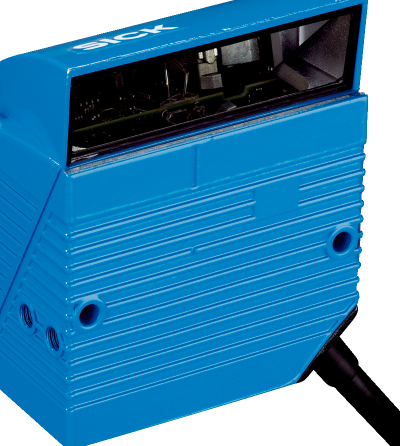

德國施克SICK的條形碼掃描器性能

類型:

CLV610-C3000

訂貨號:

1071609

產品特點

版本 Mid Range

連接類型 電纜

閱讀領域 側面 (105°)

掃描方法 光柵掃描儀

光學聚焦 固定焦距

光源

光點 激光, 可見, 紅色, 655 nm

激光等級 2 (IEC 60825-1:2014, EN 60825-1:2014)

開啟角度 ≤ 50°

掃描頻率 400 Hz ... 1,000 Hz

條碼解析 0.2 mm ... 1 mm

讀取距離 45 mm ... 345 mm 1)

遠距離時網格高度、行數 15 mm, 8, 185 mm

1) 詳細信息參見讀取區域示意圖.

機械/電子參數

連接類型 1 x 15 針 D-Sub-HD 插頭（0.9 m）

供電電壓 10 V DC ... 30 V DC

功耗 2.8 W

外殼 壓鑄鋁

外殼顏色 淡藍色 (RAL 5012)

前鏡 玻璃

外殼防護等級 IP65 (DIN 40 050)

防護等級 III (VDE 0106/IEC 1010-1)

重量 295 g, 帶連接電纜

尺寸（長 x 寬 x 高） 80 mm x 66 mm x 38 mm

MTBF 100,000 h

性能

可讀編碼結構 一維碼

條碼類型 所有常見的條碼類型, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 交叉 25 碼, Pharmacode 代碼

打印比率 2:1 ... 3:1

每次掃描的代碼數量

1 ... 10 (標準解碼器)

1 ... 6 (SMART620)

每個讀取門的代碼數量 1 ... 50 (自動識別)

每個讀取門的符號數量

1,500

500 (對于 CAN 多路轉換器功能)

多重讀取數量 1 ... 99

接口

串行 ? , RS-232

功能 Host, AUX

數據傳輸率 2,400 Baud ... 115.2 kBaud, AUX: 57.6 kBaud

CAN ?

功能 SICK CAN 傳感器網絡 CSN (主/從，多路轉換器/服務器)

數據傳輸率 20 kbit/s ... 1 Mbit/s

數字輸入端 4 (“傳感器 1”, “傳感器 2”, 通過 CDB620/CDM420 中備選的參數存儲器 CMC6002 提供 2 個輸入端)

開關量輸出 4 (“結果 1”, “結果 2”, 通過 CDB620/CDM420 中備選的參數存儲器 CMC6002 提供 2 個輸出端)

讀取節奏 數字輸入端, 空程, 串口接口, 自動節奏, CAN

光學信號 1 RGB-LED 燈 (多功能)

聲音信號 蜂鳴器 (可關閉, 可設置結果顯示功能)

配置軟件 SOPAS ET

環境參數

電磁兼容性（EMC） EN 61000-6-4 (2007-01) + A1 (2011) / EN 61000-6-2:2005-08

抗振動 EN 60068-2-6:2008-02

工作環境溫度 0 °C ... +40 °C

儲存溫度范圍 –20 °C ... +70 °C

允許相對濕度 90 %, 非冷凝

抗環境光能力 2,000 lx, 在條形碼上

條碼打印對比 (PCS) ≥ 60 %

常規說明

供貨范圍 單臺掃描儀
