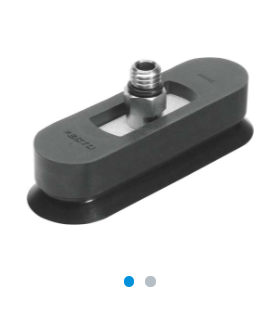

PDF文檔ESS-20X60-ON真空吸盤FESTO

工作介質：大氣空氣

耐腐蝕等級：1

吸盤，帶安裝螺紋

吸盤規格從 2 … 200 mm， 4x10 … 30x90 mm

外螺紋/內螺紋

圓形吸盤/橢圓吸盤

吸盤的高度補償器 10.5 mm

小的工件半徑 80 mm

額定尺寸 3 mm

吸盤直徑 30 mm

吸盤容積 9.47 cm3

連接的位置 位于頂部

裝配位置 任意

與吸盤支架間的相互關系 尺寸 4

吸盤形狀 圓形, 波紋管, 3.5 褶

工作壓力 0 ... 0.95 bar

額定工作氣壓 -0.7 bar

工作介質 大氣環境基于 ISO 8573-1:2010 [7:-:-]

耐腐蝕等級 CRC 1

環境溫度 -10 ... 70 °C

額定工作壓力時的保持力 20.8 N

額定工作壓力時的側向力 11.5 N

產品重量 12.2 g

安裝類型 通過真空口

真空接口 M6x1

顏色 黑色

肖氏硬度 50 +/- 5

凸緣螺絲的材料信息 鍍鎳黃銅

鍍鋅和鍍鉻鋼板

材料備注 不含有黃銅和PTFE

符合 RoHS

吸盤的材料信息 NBR

189415 真空吸盤        ESS-15X45-ON

189416 真空吸盤        ESS-20X60-ON

189417 真空吸盤        ESS-25X75-ON

189418 真空吸盤        ESS-30X90-ON

189408 真空吸盤        ESS-4X10-ON

189409 真空吸盤        ESS-4X20-ON

189410 真空吸盤        ESS-6X10-ON

189411 真空吸盤        ESS-6X20-ON

189412 真空吸盤        ESS-8X20-ON

189413 真空吸盤        ESS-8X30-ON

189414 真空吸盤        ESS-10X30-ON
