銷售OMRON歐姆龍導電式液位開關K8AK-LS系列

用途供水管線等一般用途空間有  固有電阻較的液體有安裝強度要求時

型號PS-3S/-4S/-5S

PS-31

SUS304、300mmBF-1BF-3/-5

外觀

3240_lu_2_1

3240_lu_2_2

3240_lu_2_3

3240_lu_2_4

用途耐高溫/高壓條件嚴苛?xí)r有耐腐蝕性要求時到水面的距離大時

型號BS-1BS-1TPH-1/-2

外觀

3240_lu_2_5

3240_lu_2_6

3240_lu_2_7

電極棒

可以提供電極棒、連接螺母、鎖定螺母以及固定螺釘?shù)奶准?/p>

K8AK-LS 種類 5

用途經凈化的自來水、工業用水、排水經凈化的自來水、工業用水、排水、

較薄的堿性容器

型號F03-60-SUS304F03-60-SUS316

其它

項目型號

保護蓋(PS或BF用電極保持器)

3240_lu_4_1

F03-11

安裝部(PS用電極保持器)

3240_lu_4_2

F03-12

分離器(防止電極接觸)

3240_lu_4_3

F03-14 1P(1極)

F03-14 3P(3極)

F03-14 5P(5極)

導軌安裝用另售件

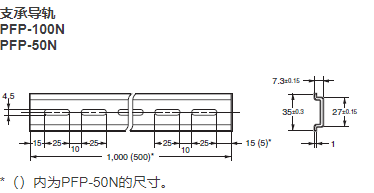

支承導軌

型號

PFP-100N

PFP-50N

額定值

額定電壓AC24V　50/60Hz或DC24V

AC100～240V　50/60Hz

電極間的電壓5V p-p(約20Hz)

消耗功率AC/DC24V ： 2.0VA/1.1W以下

AC100-240V ： 4.6VA以下

工作電阻值10kΩ～100kΩ(可調)

復位電阻值250kΩ以下

響應時間約0.1～10s(可調)

使用電纜的長度100m以下(實施了完全絕緣處理后的600V 0.75mm2 3芯橡膠絕緣電纜)

LED顯示PWR： 綠　RY： 黃

輸出接點額定值額定負載

阻性負載

AC250V 5A

DC30V 5A

接點電壓的值 AC250V、DC30V

接點電流的值 5A

開關容量的值 1250VA、150W

機械壽命 1,000萬次以上

電氣壽命(AC250V/DC30V 5A)5萬次 (AC250V/DC30V 3A)10萬次

使用環境溫度-20～+60℃(不結冰、凝露)

儲存溫度-25～+65℃(不結冰、凝露)

使用環境濕度相對濕度 25～85%(不凝露)

儲存濕度相對濕度 25～85%(不凝露)

標高2,000ｍ以下

端子螺釘緊固扭矩0.49N·m

外殼顏色N1.5

外殼材質PC+ABS

重量約150g

安裝DIN導軌安裝

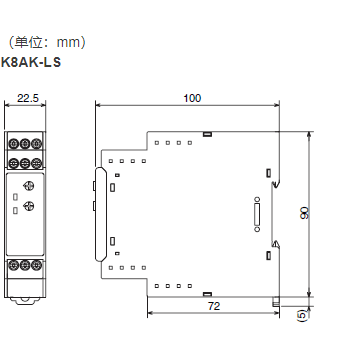

外形尺寸22.5(W)×90(H)×100(D)mm

性能

容許電壓變化范圍額定電壓的85%～110%

設置環境Ⅱ類設置、 2級污染

適用標準EN61010-1 工業電磁環境用途

安全標準EN60664-1、UL508(Recognition)、

韓國電波法(10564號法律)、

絕緣電阻20MΩ以上

所有外部端子和外殼間

所有電源端子和所有輸入端子間

所有電源端子和所有輸出端子間

所有輸入端子和所有輸出端子間

耐壓AC2,000V 1分鐘

所有外部端子和外殼間

所有電源端子和所有輸入端子間

所有電源端子和所有輸出端子間

所有輸入端子和所有輸出端子間

抗干擾1,500V公共/標準電源端子

上升沿1ns矩形波 正負 脈沖寬度1μs/100ns

耐振動振動頻率10～55Hz　單振幅0.35mm

X、Y、Z各方向：5min×10次掃描

耐沖擊150m/s2　3軸6方向 各3次

但繼電器接點時為100m/s2

保護結構端子部 ： IP20

特點:

具有不通過外部接線，而是通過回路處理進行自我保持功能。

通過撥碼開關的設定切換，能夠切換選擇供水與排水。

工作電阻10k～100kΩ的靈敏度可調型，適用于廣泛的液體。

防止因波浪導致繼電器接點抖動。

端子接線使用條形壓接端子。

接線可采用單線2.5mm2×2根或1.5mm2、電線用條形壓接端子×2根。

可作為無浮子開關使用。

電源電壓型號規格

AC/DC24VK8AK-LS1　24VAC/DC

AC100～240VK8AK-LS1　100-240VAC
