產品日本SMC磁耦合式無桿缸

型號 系列 動作方式 缸筒內徑

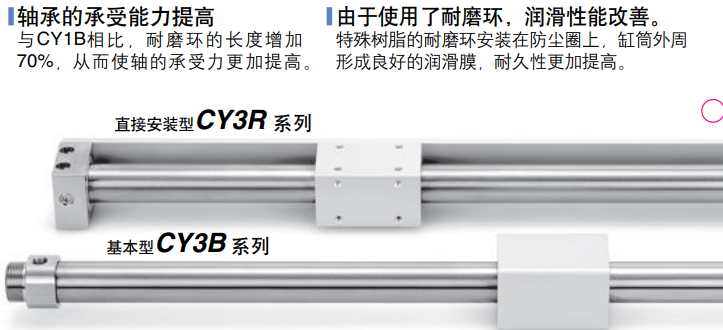

基本型 CY3B 雙作用 6，10，15，20，25，32，40，50，63

直接安裝型 CY3R 雙作用 6，10，15，20，25，32，40，50，63

磁耦式的運動是利用空心活塞桿內的永磁鐵帶動活塞桿外的另一個磁鐵運動來實現的，因其在速度快，負載高時內外磁環易脫開，故使用沒那么廣泛，其負載質量的大小需查找其質量與速度的特性曲線。

故機械式用的比較多

它的工作原理是:在活塞上安裝一組高強磁性的磁環，磁力線通過薄壁缸筒與套在外面的另一組磁環作用，由于兩組磁環磁性相反，具有很強的吸力。當活塞在缸筒內被氣壓推動時，則在磁力作用下，帶動缸筒外的磁環套一起移動。氣缸活塞的推力必須與磁環的吸力相適應。
