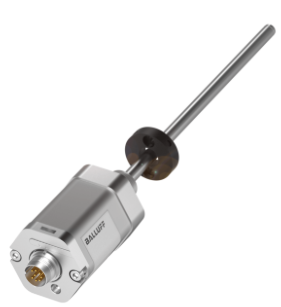

balluff磁致伸縮傳感器BTL5-E10-M0300-B-KA10
特點:
采用桿式結構的位置測量系統主要應用在液壓驅動裝置中。
它們特別適合在液壓缸中用于位置反饋、成形和軋制設備或提升設備。
傳感器安裝在液壓缸的壓力范圍內,所以它們必須具有與液壓缸本身相同的抗壓強度。
YS
測量,無需基準運行
因為是非接觸式,所以無磨損且免保養
對沖擊、振動和污染不敏感
密封外殼
通過同步的測量數據實現高度動態的規則應用
穩定性高,使用壽命長
測量數據 直線位移
供應電源 +24Vdc (20.4 - 28.8Vdc)
輸入保護 極性保護至-30Vdc, 過壓保護至36Vdc
用電量 50-140mA (按量程而定)
絕緣強度 500Vdc (DC地端對機器接地端)
輸出 0-10Vdc, 10-0Vdc雙輸出, ***負載電阻5kΩ
分辨率 *** (取決於控制器A/D與電源紋波)
重復精度 滿量程的 < ±0.005%
非線性度 滿量程的 < ±0.01% ( ±90μm)
工作溫度 -40至85℃
安裝和操作靈活
接口
模擬,電流
測量長度
25~7620 mm
重復精度
± 5 μm
線性偏差
nnnn = 0050…0500: ± 50 μm
nnnn = 0501…5500: ± 0.01% FS
nnnn > 5500: ± 0.02% FS
工作電壓Ub
10~30 VDC
-40...85 °C
機械規格
M18螺紋固定件
外殼材料
鋁, 陽極化
l = S且m ≠ 140:IP67,帶插接器 l = S且m = 140:IP65,帶插接器 l = KA,FA:IP68
許可/一致性
nnnn ≤ 500:
l = S,KA:CE + cULus + EAC + GL + WEEE
l = FA:CE + EAC + GL + WEEE
nnnn > 500:
l = S,KA:CE + cULus + EAC + WEEE
l = FA:CE + EAC + WEEE
balluff磁致伸縮傳感器BTL5-E10-M0300-B-KA10
