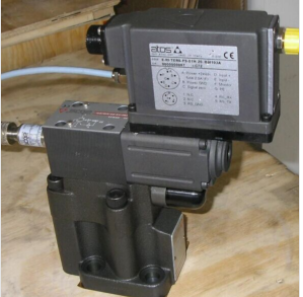

現貨出售ATOS阿托斯比例減壓閥RZGO-R-P-BP-010/32
電子放大器選項

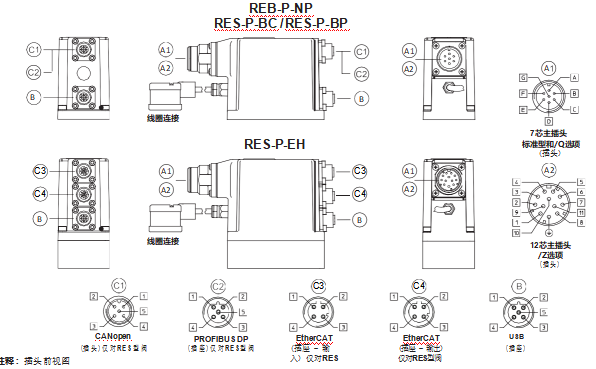

標準型放大器配用7芯主插頭
電源 24VDC電源供電,穩壓電源或經過整流濾波,串聯2.5A保險絲。若單相整流器,須接10000?f/40V電容濾波;若三相整流器,須接4700?f/40V電容濾波。
輸入參考信號 模擬信號差分輸入,額定范圍0~+10VDC(針腳D,E),與期望壓力調節成比例輸出監測信號 模擬信號輸出0~+10VDC范圍,與閥實際壓力調節成比例
注釋:從電子放大器通24VDC電源啟動到閥開始工作要求短為500ms 的時間。在這段時間內,到閥線圈的電流為0。

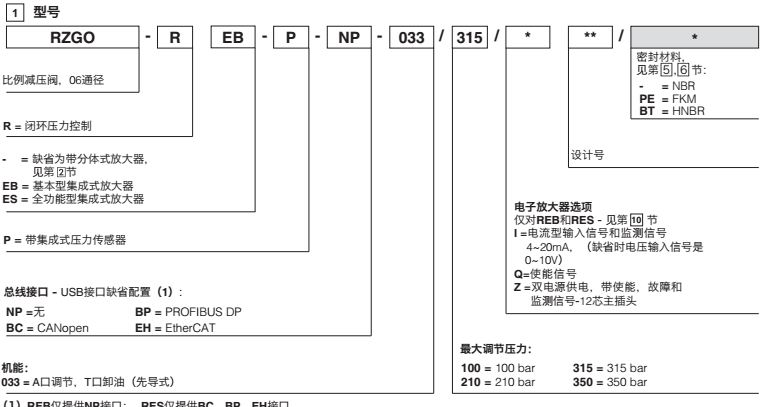

10.1選項 /I
輸入信號和監測信號為4~20mA電流信號,而不是標準的0~+10VDC。
輸入信號還可通過軟件選擇電壓或電流形式,范圍分別為±10V或±20mA。
一般在機器電控單元和閥的距離較遠時,或在電氣信號可能受到電子干擾時采用/I選項。在輸入電流信號電纜斷裂情況下,閥會停止工作。
10.2選項 /Q
放大器使能需要在針腳C相對于針腳B輸入24VDC電源:使能輸入信號允許在不切斷到電子放大器電源的情況下,可驅動電磁鐵工作/停止電磁鐵工作;當閥停止工作時,放大器可保持通訊和其它的功能。這不符合緊急情況下歐盟EN13849-1(ex EN954-1)。
10.3選項 /Z

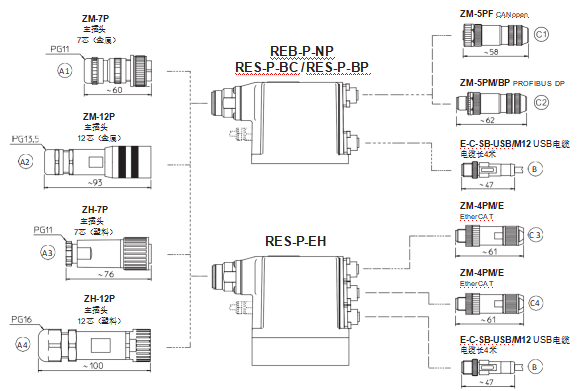

放大器配用12芯主插頭,除具有上述特性外,另外還有:
使能輸入信號
放大器使能需要在針腳3 相對于針腳2 輸入24VDC電源:使能輸入信號允許在不切斷到電子放大器電源的情況下,可驅動電磁鐵工作/停止電磁鐵工作;當
閥停止工作時,放大器可保持通訊和其它的功能。這不符合緊急情況下歐盟EN13849-1(ex EN954-1)。
故障輸出信號
故障信號顯示放大器的故障狀態(電磁鐵短路/未連接,4~20mA輸入信號電纜斷線,等等)。故障狀態信號為0VDC,正常工作信號為24VDC(針腳11對
針腳2):故障狀態不受使能信號的影響。
放大器邏輯級和通訊級電源
此選項分別給電磁鐵(針腳1,2)和數字式電子回路(針腳9,10)供電,同時保持診斷激活,USB和總線通訊。
每個放大器需要串聯保險絲:500mA的保險絲。
