用于通過平面安裝件連接模塊

? 與一塊連接板 MS4/6-AG…
組合用于單獨平面安裝
? 與一塊安裝板 MS4/6-AEND
組合用于通過直接螺紋單獨平
面安裝
? 用于減壓閥 LRB，后側帶直角
出口模塊 B…
? 平面間距相等，用于與 MS4 和
MS6 系列組合
工作和環境條件
介質溫度 [°C] –10 … +60
耐腐蝕等級 CRC1) 2
1) 耐腐蝕等級 2，符合Festo FN 940 070 標準
中度耐腐蝕能力。有可能會產生冷凝水的應用場合。用于表面裝飾要求的外部可視件，與典型的工業應用場合環境氣候直接接觸。
材料

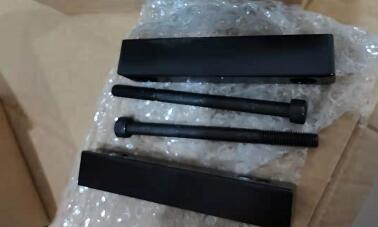

連接模塊 POM, 鋼
螺絲 鋼
密封件 NBR
材料注意事項 RoHS合規
不含銅和聚四氟乙烯
q產品范圍
訂貨數據
規格 重量 訂貨號 型號
[g]
MS4 36 q532798 MS4-MV
MS6 54 q532799 MS6-MV
用于防爆區 2和22
MS4 36 541553 MS4-MV-EX
MS6 54 541543 MS6-MV-EX
