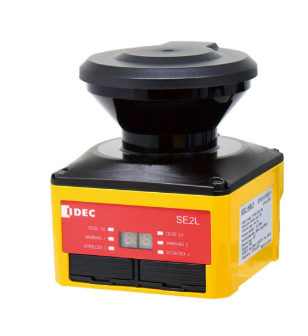

SE9Z-HS2-XCE010供貨IDEC安全激光掃描器

防護距離 5m

可監視大 4 倍的檢測區域

雙重保護功能的成本也可減半。

SE2L 型為可檢測接近的安全傳感器。

只需在所設定的 2 個保護區域的外側區域內檢測出接近時，設

備開始減速，即可縮小停止區域。（注 2）

注 2 ：也可使用傳統的保護區域 ×1 ＋警戒區域 ×2。

通過 RS-485 大可連接 4 臺，從而實現 4 倍的檢測區域。

通過雙重保護功能，實現了速運行區域。

安全完整性等級 SIL 2（Type B、HFT=1）（IEC61508）

PFHd 7.8×10-8（T1=20 year）: 主機從機功能無效時

1.6×10-7（T1=20 year）: 主機從機功能有效時

主機從機連接數量 大 4 臺

筐體

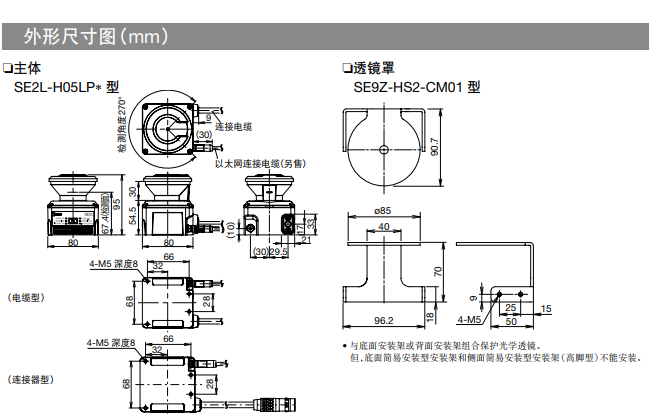

外形尺寸 80mm（W）× 80mm（D）× 95mm（H）（電纜除外）

重量（約） 電纜型 ：0.8kg（含 3m 電纜）/ 連接器型 ：0.5kg

保護等級 IP65

外殼材質 主體 ：壓鑄鋁

光學透鏡 ：聚碳酸酯

連接電纜 電纜型 ：3m / 連接器型 ：0.3m

電源電壓 24V DC±10％ ：使用變換器電源時

24V DC－30％／＋ 20% ：使用電池時

功率消耗 無輸出負載 6W

輸出負載 50W

輸出

OSSD1 ／ 2（安全）

輸出型（High side SW）

輸出電流（大 ：500mA）（注 3）

泄露電流（大 ：1mA）

電纜線（AWG 26）

允許負載（L/R=25ms C=1μF）

OSSD3（安全）

OSSD4（安全）

WARNING1（非安全）

WARNING2（非安全）

輸出類型（High side SW）

輸出電流（大 ：250mA）（注 3）

泄露電流（大 ：1mA）

電纜線（AWG 28）

允許負載（L/R=25ms C=1μF)

RES_REQ1、RES_REQ2

MUT_OUT1、MUT_OUT2

輸出類型（PNP 晶體管輸出）
