FESTO旋轉分度臺LK-1/4-PK-6環形管接頭 主要特點

為防止旋轉分度臺因承受過量的轉動慣量而導致受損，例如在設

定操作過程中或液壓緩沖器故障時，規格140和220具有過載保

護特性。

若轉動慣量過大，則隨之造成的徑向力就會迫使緊固銷擠壓彈簧

力。緊固銷隨后就會向前滑動到齒形部分。

從分度板轉換到齒形部分就意味著緊固銷無法咬合，分度臺也就不會

移動。把緊固銷在旋回原來位置就可以重新使用分度臺。

] 板，固定 雖圖中有，但不包括在供貨范圍內 8

[2] 轉接組件

DADG-AK

將空板安裝在旋轉分度臺上 8

[3] 板，旋轉 雖圖中有，但不包括在供貨范圍內 8

[4] 分度改裝組件

DADM-CK

用該組件可隨時調節步角 30

[5] 往復運動組件

DADM-TK

將單向運動改裝成往復運動 30

[6] 接近開關

SIEN

用于感測旋轉分度臺的開關位置 30

[7] 旋轉分配器

GF

通過旋轉分度臺的中心將氣源進給到旋轉空板上的氣缸。不能與固定空板組合使用 29

[8] 轉接組件

DADG-AK-...-...G...

用于將旋轉分配器安裝到旋轉分度臺 29

[9] 能源貫穿進給

氣動/電

用于將氣源和電源快捷地連接到旋轉板上的部件 12

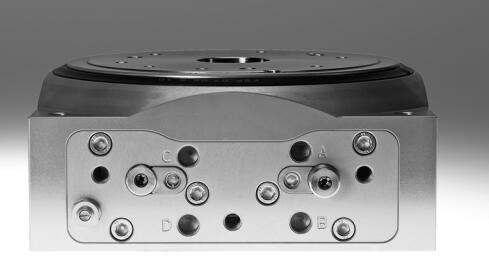

[10] 旋轉分度臺

DHTG

性能介紹費斯托螺栓氣缸MS4/D-MINI-LFM-A

FESTO雙作用氣缸LFP-DB-MINI-5M選擇方法

應用范圍靈活: 逆時針旋轉, 順時針旋轉或往復運動
