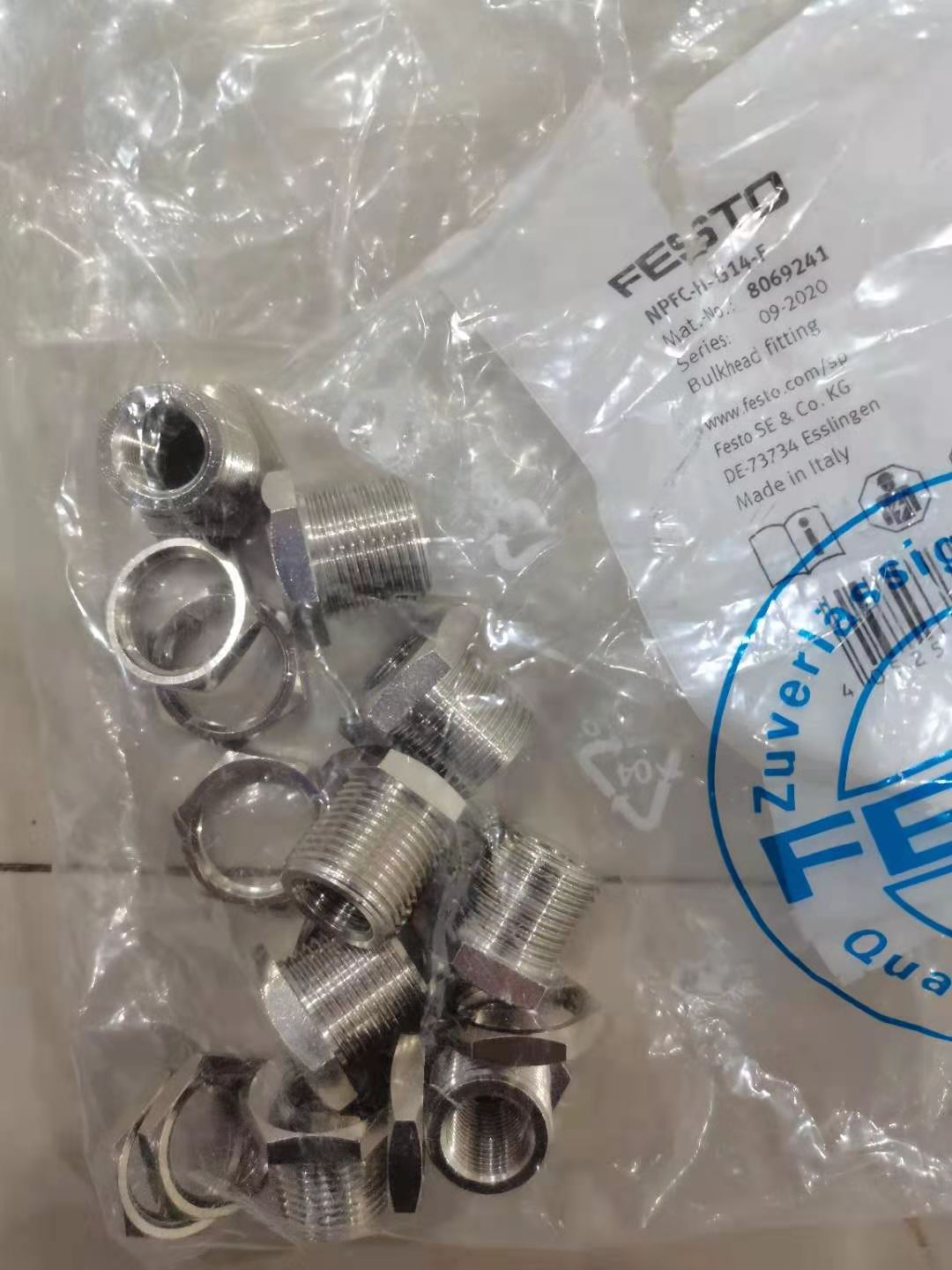

德國FESTO穿板式接頭NPFC-H-G14-F

尺寸和訂貨數據

接口 D5 L1 ?1 重量/件 訂貨號 型號 PU1)

D1 ? [g]

M5 7.5 11 8 3.13 8030290 NPFC-S-2M5-F 10

Gx 13.5 15 14 11 8030291 NPFC-S-2G18-F 10

G? 16.5 22 17 18.8 8030292 NPFC-S-2G14-F 10

Gy 21.5 24 22 35.7 8030293 NPFC-S-2G38-F 10

G? 25.5 30 26 54.4 8030294 NPFC-S-2G12-F 10

G? 31.5 32 32 79.1 8030295 NPFC-S-2G34-F 10

尺寸和訂貨數據

接口 D4 D5 L1 L2 L3 T1 ?1 重量/件 訂貨號 型號 PU1)

D1 D2 ? ? [g]

M5 Gx 10 13 13 4 5 6 14 10 8069219 NPFC-R-G18-M5-F 10

Gx G? 13 17 19 6 8 9.5 17 16 8069220 NPFC-R-G14-G18-F 10

Gy 13 20.5 20 6 8 10 22 24.6 8030296 NPFC-R-G38-G18-F 10

G? 13 23.8 24 8 9.5 12 24 43 8069222 NPFC-R-G12-G18-F 10

G? Gy 16.5 20.5 23 8 8 10 22 33 8069221 NPFC-R-G38-G14-F 10

G? 16.5 23.8 25 8 9.5 12 24 32 8069223 NPFC-R-G12-G14-F 10

Gy G? 21 23.8 27.5 8.5 10.5 14 24 38 8069224 NPFC-R-G12-G38-F 10

G? G? 25 29.8 30 10 12 14 30 56.2 8030297 NPFC-R-G34-G12-F 10

G1 25 39 39 11 18 17.5 40 145 8069225 NPFC-R-G1-G12-F 10

G? G1 30 39 41 13 18 17.5 40 169 8069226 NPFC-R-G1-G34-F 10

接口 D3 L1 L2 L3 ?1 重量/件 訂貨號 型號 PU1)

D1 D2 ? [g]

M3 M3 1.5 10 2.8 2.8 5 1 8069210 NPFC-D-2M3-M 10

M5 M5 2.5 11.5 4 4 8 2.47 8030267 NPFC-D-2M5-M 10

Gx 2.5 14.5 4 6 14 8.8 8069211 NPFC-D-M5-G18-M 10

M7 Gx 4 15.5 4 6 14 8.7 8030268 NPFC-D-M7-G18-M 10

Gx Gx 5.5 16.5 6 6 14 9.7 8030269 NPFC-D-2G18-M 10

8069212 NPFC-D-2G18-M-P100 100

G? 5.5 19 6 8 17 15.8 8030270 NPFC-D-G18-G14-M 10

Gy 5.5 20 6 9 19 20.5 8030271 NPFC-D-G18-G38-M 10

G? G? 8 21 8 8 17 17.2 8030272 NPFC-D-2G14-M 10

8069213 NPFC-D-2G14-M-P100 100

Gy 8 22 8 9 19 22.4 8030273 NPFC-D-G14-G38-M 10

G? 8 23.5 8 10 24 33.35 8030274 NPFC-D-G14-G12-M 10

Gy Gy 11 23 9 9 19 24 8030275 NPFC-D-2G38-M 10

8069214 NPFC-D-2G38-M-P50 50

G? 11 24.5 9 10 24 35.2 8030276 NPFC-D-G38-G12-M 10

G? G? 15 25.5 10 10 24 35.75 8030277 NPFC-D-2G12-M 10

8069215 NPFC-D-2G12-M-P50 50

G? 15 27.5 10 12 30 58.7 8069216 NPFC-D-G12-G34-M 10

G? G? 20 29.5 12 12 30 63.7 8069217 NPFC-D-2G34-M 10
