費斯托閥片式真空發生器 VN DSBC-50-90-PPSA-N3安裝步驟

? 真空發生器可實現真空度

93%

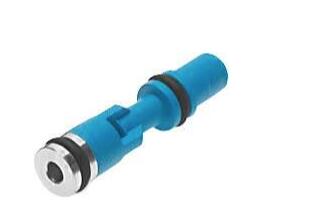

直列式殼體不帶排氣口，用于

安裝在緊湊的氣管線路中，或

直接安裝在吸盤支架上

結構特點:

氣源口和真空口管式排列

? 六種公稱通徑拉伐爾氣嘴:

– 0.45 mm

– 0.7 mm

– 0.95 mm

– 1.4 mm

– 2.0 mm

– 3.0 mm

? 塑料殼體

? 多種接口選項:

– 快插接頭 QS

– 螺紋

– 插入式軸套

– 旋入式消聲器

? 安裝板具有雙側鎖固功能，易

于安裝

? 帶或不帶集成真空監控開關，

用于以 PNP 輸出監控真空

兩種殼體類型

標準 T 型 管式派生型

接口選項:

? QS 快插接頭

? 內螺紋

? 外螺紋

? 消聲器

安裝選項:

? 用螺絲直接安裝

? 通過鎖固在安裝板上，間接安

裝。安裝適用于 H 型導軌

35x7.5，符合 DIN EN 50 022.

接口選項:

? 真空發生器用于高抽氣速率，

抽空時間短

? 空間要求

? 緊湊型和堅固型結構

? 耐磨損、免維護

? 模塊化系統：多種類型，選擇

余地大

? 可以直接用于工作區，非常有

效? QS 快插接頭

? 插入式軸套

安裝選項:

殼體緊湊，氣源口和真空口

管式排列，非導管排氣。這樣，

這種殼體類型就可以直接安裝于

氣管線路中。

兩種工作原理

標準 管式

? T型殼體

? T型殼體，帶排氣口

結構特點:

進氣口與真空口呈 90° 角。吸入

的流量轉向 90°，從 V 流向 R。
