寶帝兩位兩通角座調節閥00069006重要參數

 緊湊結構，不銹鋼閥體 ? 堅固耐用，節省成本 ? 內置過程控制器 (PID 特性)

 緊湊結構，不銹鋼閥體 ? 堅固耐用，節省成本 ? 內置過程控制器 (PID 特性)

材質 執行機構: PPS, 密封系統: PTFE/不銹鋼 連接口 螺紋接口 G, NPT, Rc,  焊接口

流量特性說明 修正的等百分比特性，適用于大流量時的快速響應 （如熱交換器的加熱/冷卻）和小流量時的控制 閥 (2702) 和電氣定位器 (1067)。

由于該定位器的輸入為 4-20 mA 標準 變送器信號，因此也可用作控制流量、溫 度、壓力、液位等參數的過程控制器。

可編程的流量特性曲線: ? 線性、等百分比 ? 通過重啟點自由編程

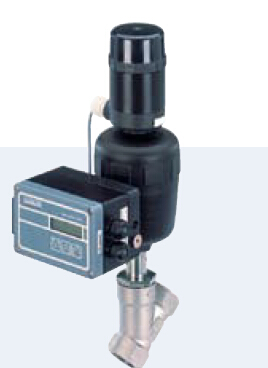

2702 型角座調節閥技術參數 內孔 DN 13-50 連接口 G螺紋接口符合 可按需提供 螺紋接口符合

材質 定位器本體          流體接口 鋁, 涂漆 氧化鋁 防護等級 IP 65 工作溫度 0 to +60°C 電氣連接 1.5 mm2 端子 2 個電纜接頭

1)  高溫型可按需提供

1)  其它定位器: 8635 型側部控制、8630 型頂部控制 (參見其技術資料和186 頁上的概覽)。

 焊接口符合

 DIN ISO 228，尺寸符合 DIN 3204-4 M8  (短式，面到面尺寸同原 2632 型) G (DIN ISO 228), NPT (ANSI/ASME B1.20.1), Rc (ISO 7)  面到面尺寸符合 DIN 3204-4 M4 (長式) ISO (ISO 4200), DIN (DIN 11850 S2),  SMS (SMS 3008), OD-Tube (BS 4821 part 1)

材質 閥體 執行機構  閥芯

鑄不銹鋼 316L (符合 1.4409) PA (聚酰胺) (PPS 可按需提供) 不銹鋼 1.4571 密封材質 不銹鋼/不銹鋼 (不銹鋼/不銹鋼) (PTFE/不銹鋼 (PTFE/不銹鋼) 可按需提供) 調節比 (Kvs/KvO) 大于 50:1 溫度 介質 環境 -10 to +180°C 1) (PTFE/不銹鋼密封建議 +130°C) -10 to +60°C 1) 額定壓力 PN 25 (閥體) 先導壓力 5.5 to 7 bar 流向 閥座下 閥座泄漏量 IEC 534-4/ EN 1349 不銹鋼/不銹鋼密封關斷 IV級 PTFE/不銹鋼密封關斷 VI級

1067 1) 型側部控制定位器技術參數 工作電源 24 V DC 功耗 < 10 W 輸入信號 定位器和   過程控制器設定值  PID 控制器過程值 二進制 0 (4) to 20 mA or 0 to 10 V 4 to 20 mA 常開或常閉觸點 儀表空氣 空氣、過濾的壓縮空氣，潤滑或非潤滑的 壓力范圍 max. 6 bar
