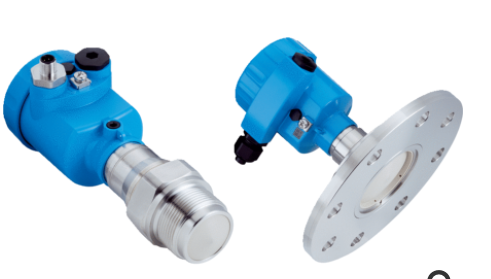

特點介紹SICK施克/西克液位傳感器LBR-ACTTCBMHKAX
測量范圍: 可達 120 m (393.7 ft),對于帶集成式喇叭形天線的螺紋規格,建議的測量范圍可達 20 m (65.62 ft)
工藝過程壓力: –1 bar ... 20 bar, (-100 kPa ~ 2,000 kPa / –14.5 psig ~ 290.1 psig)
工藝過程溫度: –40 °C ... +200 °C
ATEX: ATEX II 1G, 1/2G, 2G Ex ia IIC T6
特殊型號: 由 PEEK 制成的帶集成式喇叭形天線的螺紋
連接類型: M20 x 1.5 / 電纜壓蓋 PA 黑色 (? 5 mm - 9 mm)
外殼材料: 塑料 PBT(聚酯)
過程接口: 螺紋 G 1 ? PN20,DIN3852-A / 316L
顯示器: 內置
外殼防護等級: IP67 / IP67
操作元件: 按鍵操作
介質 固體
識別方式 連續式
特殊型號 由 PEEK 制成的帶集成式喇叭形天線的螺紋
頻帶 W 波段(75 ~ 85 GHz 范圍內)
測量范圍 可達 120 m (393.7 ft),對于帶集成式喇叭形天線的螺紋規格,建議的測量范圍可達 20 m (65.62 ft)
發射器散射角 7° 1)
工藝過程壓力 –1 bar ... 20 bar
(-100 kPa ~ 2,000 kPa / –14.5 psig ~ 290.1 psig)
工藝過程溫度 –40 °C ... +200 °C
ATEX 許可 ATEX II 1G, 1/2G, 2G Ex ia IIC T6
原型測試 KIWA 20ATEX0039 X
性能
傳感器元件精度 ≤ 5 mm 1)
不可重復性 ≤ 1 mm
數字測量分辨率 < 1 mm
模擬測量分辨率 0.3 μA
數字輸出端溫度漂移 ≤ 3 mm / 10 K, max. 10 mm
電流輸出端溫度漂移 ≤ 0.03 % / 10 K,基于 16 mA 范圍或 ≤ 0.3 %
數字模擬轉換導致電流輸出端誤差 < 15 μA
測量周期時間 大約 700 ms
階躍響應時間 ≤ 3 s 2)
供電電壓 9 V DC ... 30 V DC 1)
防護等級 I (IEC 61010-1)
連接類型 M20 x 1.5 / 電纜壓蓋 PA 黑色 (? 5 mm - 9 mm)
輸出信號 4 mA ~ 20 mA / HART 2)
污染等級 4
外殼防護等級 IP67 / IP67
電磁兼容性 EN 61326-1
起動電流 < 3.6 mA
過壓類別 III (IEC 61010-1)
短路保險 ?
電位隔離 ?
過程接口 螺紋 G 1 ? PN20,DIN3852-A / 316L
外殼材料 塑料 PBT(聚酯)
外殼樣式 單腔外殼
密封材料 FKM (SHS FPM 70C3 GLT)
天線材料 PEEK
運行環境溫度 –40 °C ... +80 °C
存儲環境溫度 –40 °C ... +80 °C
功能特點:
◆穩定性好,滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ~ 70 ℃范圍內,溫度飄移于 0.1%FS ,在整個允許工作溫度范圍內于 0.3%FS 。
◆具有反向保護、限流保護電路,在安裝時正負極接反不會損壞變送器,異常時送器會自動限流在 35MA 以內。
◆固態結構,無可動部件,高性,使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
