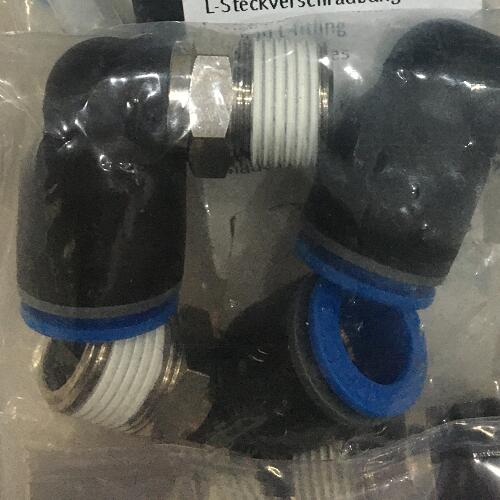

講解費斯托L型快插式螺紋接頭NPQE-L-R14-Q8-P10
參數應用:
阻燃型快插接頭適用于所有存在火災風險的場合,例如,汽車行業和建筑行業中的焊接系統。
用于溫度達 60°C、壓力達10 bar 的氣動應用場合。
適用氣管外徑包括 4, 6, 8, 10 和12 mm,可配合連接螺紋:R1/8 ... R1/2 和 G1/8 ... G1/2。
旋入螺釘上的密封件類型 涂敷
安裝位置 可選
適合標準應用的成本解決方案
諸多派生型:在標準應用中選擇范圍廣泛,具有靈活性
PBT 或黃銅
錐形螺紋符合 JIS B0203,并與符合 DIN EN 10226 的氣密性介質兼容
工作介質:壓縮空氣、真空
設計 L 型
工作和先導介質說明 可用潤滑介質工作
耐腐蝕等級 CRC 1 - 耐腐蝕能力
油漆濕潤缺陷物質(PWIS)符合性 VDMA24364 區域 III
潔凈室等級 4 級,符合 ISO 14644-1
環境溫度 -5 °C ... 60 °C
產品重量 7.4 g
安裝方式 外六角形,規格 14 mm
包規格 10
結構特點 推挽原理
工作壓力時完整溫度范圍 -0.095 MPa ... 0.8 MPa
產品型號:
NPQE-Y-Q10-E-P10
NPQE-T-Q10-E-P10
NPQE-L-R14-Q10-P10
NPQE-D-R38-Q12-P5
NPQE-D-R18-Q6-P10
NPQE-D-R18-Q10-P10
NPQE-D-R14-Q8-P10
NPQS-F-T-Q8-Q6 替代NPQE-T-Q8-Q6-P10
NPQS-F-T-Q6-Q8 替代NPQE-T-Q6-Q8-P10
NPQS-F-T-Q12-Q10 替代NPQE-T-Q12-Q10-P10
NPQS-F-T-Q12-E 替代NPQE-T-Q12-E-P10
