YUKEN流量控制閥DSG-03-2B3B/AG24技術分析
這些閥是具有節入型流量控制和壓力控制功能的流量控制閥。進氣壓力始終保持比負載壓力高0.6 MPa(87 PSI)。
在常規的流量控制方法中,功率消耗是浪費的,因為無論負載壓力如何,泵壓力都上升到預設的系統壓力。同時,節電閥通過將相對于負載壓力的壓差保持為0.6 MPa(87 PSI)來控制泵壓力,從而可以顯著節省功率。
此外,使用溫度補償器,無論油溫如何,都可以進行穩定的流量控制。使用帶有數字刻度的調節旋鈕可以輕松進行流量的設置和重復設置。
TJ粘度和油溫
粘度范圍為15-400 mm / s(77-1800 SSU)。
油溫在-15 / + 70°C(5-158F)之間。
請使用滿足上述TJ的粘度和油溫的液壓油。
控制污染
必須格外小心,以保持對液壓油污染的控制,否則可能導致導致故障并縮短閥門的使用壽命請保持NAS 1638-Grade內的污染程度12.使用25 μm或更細的線過濾器

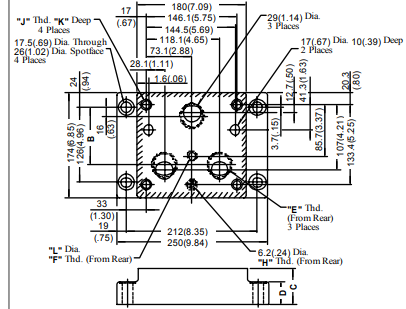

提供子板。 子板型號
從上表。 如果不使用子板,則安裝表面應具有良好的機加工光潔度。
松開鎖緊螺絲并旋轉流量調節器順時針增大,逆時針增大減少。 開路狀態以數字標尺表示內置轉速指示器(參考特性“流動流量與轉盤位置”)。調節流量后,擰緊鎖緊螺釘。
壓力調整
要調節壓力,請松開鎖緊螺母,然后轉動壓力調節螺絲順時針緩慢增加壓力或逆時針方向減小壓力。 后調整時,別忘了擰緊鎖nu排油口背壓請注意,任何排水口背壓都會增加到小壓力。
連接排油口,背壓小化,直接到油箱。
安全閥流量
當安全閥的通量在壓力較小時在控制之下,壓力設定可能會變成
不穩定。 因此,請保持高于10 L / min(2.6 U.S.
GPM)適用于03和06或15 L /以上的公稱閥
小(4 U.S.GPM)的公稱閥尺寸10。
線路濾波器
如果控制流量小于2 L / min(.53
美國制(GPM),請確保使用10μm或更細的線路濾波器在閥門入口處
