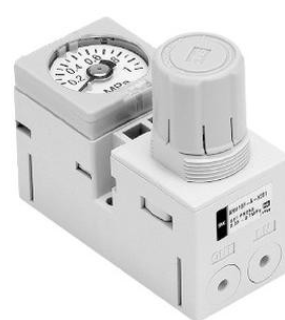

手輪型SMC小型集裝式減壓閥ARM10F2-20BG

資料參數：

●可以根據配置條件自由選擇手輪位置：上、正面、下

配管方向：上、下

快換接頭種類：直通接頭、彎頭接頭

●可更換快換接頭種類、尺寸

●對應逆流功能標準

模塊型，集裝位數可自由增減。

?寬：14mm。

?有2種安裝方法可選。

　直接安裝、DIN導軌安裝。

?標準型即帶有逆流功能。

?快換管接頭的尺寸可選。

?適合壓力的集中管理。

?快速鎖定式手輪。

集裝式減壓閥：接管口徑設定壓力 (MPa) ARM1000,2000集裝式(共通IN或各自IN)直動式溢流型帶逆流功能1/8 0.05 ~ 0.7 ARM2500,3000

集裝式 (共通IN或各自IN)模塊式 1/4, 3/8 0.05 ~ 0.85

使用壓力：0.8MPa；

環境及流體溫度：－5～60℃（未凍結）；

開啟壓力（閥芯）：0.02MPa；構造：流溢型；

●對應數字式壓力開關

IN-OUT配管位置 2 IN側:上 OUT側:上

IN-OUT 接頭種類 20 IN側：彎頭 φ6 OUT側：彎頭 φ6

附件 BG 托架 壓力表示功能

準標準規格 - 無

表示單位 - 產品標牌、壓力表的單位為MPa

數字壓力開關輸出規格 - 無

維護技巧：

1）增壓閥出口壓力過1.0MPa，應確認管接頭、氣管道、氣閥等的壓力規格。

2）接管前，應將配管吹洗干凈。

3）活塞應保持水平安裝。安裝螺母必須牢固。如有振動，應安裝防振橡膠墊。
