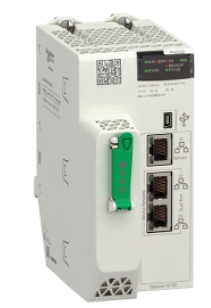

schneider可編程邏輯控制器BMEP582020用戶指南
描述
可編程控制器適用于具有速度控制和位置控制功能的高性能一體型設備。
YS：
○ 該產品豐富的內置功能大大降了您的設備成本：
- 控制器內置功能：Modbus串行通信端口、USB編程專用端口、用于分布式架構的CANopen現場總線、位置控制功能（伺服電機控制的高速計數器和脈沖輸出）
- Modicon TM3擴展模塊：安全模塊、電機起動器控制模塊及遠程擴展系統
○M241可編程控制器有下列2種尺寸(長 x 寬 x 高)：
-24點I/O控制器：150 x 90 x 95 mm
-40點I/O控制器：190 x 90 x 95 mm
○M241控制器內置的輸入和輸出都采用可拆卸螺釘接線端子，此端子隨控制器本身提供
○每個M241控制器都有一個運行/停止開關
○每個M241控制器都有一個標準SD存儲卡槽（SD卡需要另購）每個M241控制器都有○擴展槽用來安裝下列2類擴展板類型：
-模擬量輸入或輸出擴展板
-應用擴展板模塊：起重設備或包裝機械 (1)
內置功能：
○8路單相（2路雙相）高速計數（HSC）輸入，大頻率200 KHz
○2路脈沖輸出用于：
- P/D, CW和CCW脈沖串(PTO)，梯形和S曲線加減速，大頻率100 KHz
- 脈寬調制 (PWM)
- 信號發生器 (FG)
處理能力：
○處理速度：22 ns/布爾指令
○程序大小：128 K布爾指令
○雙核CPU
○RAM：64 MB
○閃存：128 MB
僅 CPU 模塊
安裝在機架上的模塊
a：
機架下方的額外空間用于容納 CPU 的高度。對于 X Bus 機架，該值為 30.9 毫米（1.217 英寸）；對于 Ethernet 機架，該值為 29.49 毫米（1.161 英寸）。
b：
機架的高度。對于 X Bus 機架，該高度為 103.7 毫米（4.083 英寸）；對于 Ethernet 機架，該高度為 105.11 毫米（4.138 英寸）
c：
主本地機架的高度，為 134.6 毫米（5.299 英寸）
安裝在機箱中的模塊和電纜
b：
接線 + 模塊長度：146 毫米（5.748 英寸）
c：
接線 + 模塊 + DIN 導軌深度：156 毫米（6.142 英寸）
d：
機架高度：X Bus 機架為 103.7 毫米（4.083 英寸）；Ethernet 機架為 105.11 毫米（4.138 英寸）
e：
模塊高度：134.6 毫米（5.299 英寸）
