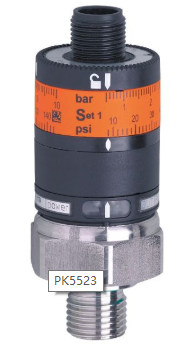

IFM電子壓力傳感器PK5523，默認發德邦

相關了解：

可通過兩個調節環進行簡單開關點設定，達到佳的讀取效果

采用具有高容許壓力等級的耐用不銹鋼測量元件，長期穩定性高

機械鎖定防止不當的開關點操作

高于 5 千萬次壓力周期的使用壽命

電子壓力傳感器

PN70

接插件

系統接口G?I

顯示單位:

mbar, kPa, PSI, inHg

功能可選

2個輸出

OUT1 =開關量輸出

OUT2 =開關量輸出或診斷輸出

4位數字數碼管顯示

測量范圍

0...1000 mbar

0...14.5 PSI

電氣設計 AC/DC

輸出功能 常開

工作電壓 [V] 20...250 AC/DC

負載電流(持續的) [mA] 350 AC (...50 °C) / 250 AC (...80 °C) / 100 DC

負載電流 (大值) [mA] ?: 2.2 A (20 ms / 0.5 Hz)

小的負載電流 [mA] 5

短路保護 否

反相保護 否

過載保護 否

電壓降 [V] < AC 6.5 / < DC 6

漏電流 [mA] < 2.5 (AC 250 V) / < 1.3 (AC 110 V) / < 0.8 (DC 24 V)

實際感應距離 (Sr) [mm] 10 ± 10 %

工作距離 [mm] 0...8.1

開關點偏移 [Sr的百分比] -10...10

遲滯 [Sr的百分比] 1...15

開關頻率 [Hz] 25 AC / 70 DC

修正系數 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.4 / Al 約 0.3 / Cu約0.2

環境溫度 [°C] -25...80

防護等級 IP 67, II

EMC電磁兼容

EN 60947-5-2

EN 55011: 等級B

MTTF [年] 603

外殼材料 PBT

功能顯示

開關狀態 LED 黃色

接口 PVC電纜 / 2 m; 2 x 0.5 mm2

重量 [kg] 0.165

注釋

建議: 短路后請一定檢查產品的安全功能。

配件(同時供貨) 安裝夾子

通過調節環進行方便的開關點設定

不銹鋼測量元件，例如在冰箱技術中用于氟利昂

機械鎖定防止不當的開關點操作

高爆破壓力

適用于液壓和氣動應用
