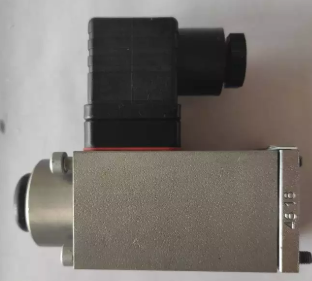

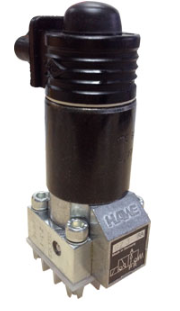

德國HAWE電磁換向閥WN1F-G24進口
產品說明:
此種閥裝上底板,即可成為管接式換向閥,并且可在其底板上選裝其它作用的閥,由此可進一步擴大其應用范圍。
與WH型相比,WN型的結構設計更為簡單,成本比較。但由于無動密封和無電磁鐵單獨卸荷,其*允許工作壓力也相應減。
許多只閥可并聯組成液壓控制系統所需的閥塊。
特征及:
具有高切換安全性的無泄漏密封球閥結構
操縱方式:電磁操縱、壓力操縱、機械操縱或手動操縱
切換力和平穩、無沖擊轉換
工作壓力至 700 bar
特征及:
良好的
空間需求
截止式換向閥無泄漏密封
8 W 技術的磁鐵結構形式
安裝方式 板式管式
安裝位置 任意;操縱部分垂直向上
流通方向 箭頭方向P口(泵源),R口(回油),A和B口(執行件)是由閥的設計所確定的并不能任意調換
遮蓋量 負遮蓋量,這說明從O位切換到a位或相反,從一個機能到另一個機能的過渡是逐漸進行的,而3/2換向閥流道均為相通。
工作壓力 所有接□均可承受工作壓力,但要按3.1節的機能圖箭頭方 向有壓降;即A(B)>R。
4/3換向閥的R □僅為回油口。
電磁鐵操縱的 切換壓力
靜態過載壓力 零位時,P □承受壓力為工作壓力的2倍
流量 雙作用油缸(差壓油缸)要注意其面積比,也就是說;回油流量 可大于進□流量。
介質 按DIN51519標準jS〇VG10至68,粘 度范圍小約4,大約800mm2/s,工作粘度約10至200mm2/s,也適用于合成介質HEPG聚烷基乙二醇)和HEES (合成脂)工作溫度約至+70℃
溫度 環境溫度:約-40...+8〇°C
油溫:,-25...+80°C注意其粘度范圍!如果恒定溫度在工作時至少高于20K, 則起動溫度允許至-40°C (注意起動粘度)。合成介質要注意制造商對其介 質
