YUKEN單葉片泵CIT-03-04-50安裝技巧

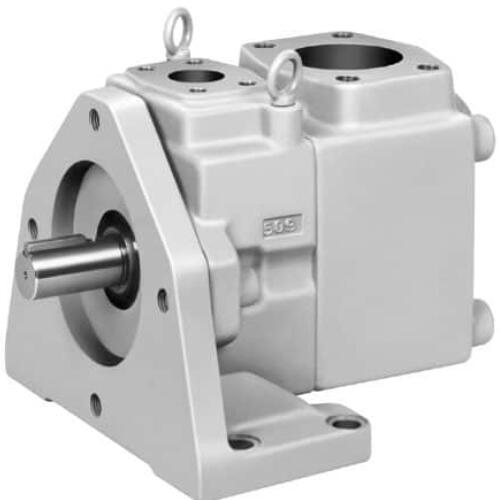

產品簡介:
這些高壓,高性能的泵是為了滿足節省空間的要求而開發的。這些泵是PV2R4的非常緊湊的版本,PV2R4是葉片泵系列,已被證明具有出色的噪聲特性。
工作原理:
由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動,在轉子轉動時的離心力以及通入葉片根部壓力油的作用下,葉片頂部貼緊在定子內表面上,于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針?lè)较蛐D(zhuǎn)時,圖右側的葉片向外伸出,密封工作腔容積逐漸增大,產生真空,于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進,密封腔的容積逐漸縮小,密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中,吸油壓油各一次,故稱單作用泵。轉子受到徑向液壓不平衡作用力,故又稱非平衡式泵,其軸承負載較大。改變定子和轉子間的偏心量,便可改變泵的排量,故這種泵都是變量泵。
1.泵轉向改變,則其吸排方向也改變?nèi)~片泵都有規定的轉向,不允許反。因?yàn)檗D(zhuǎn)子葉槽有傾斜,葉片有倒角,葉片底部與排油腔通,配油盤上的節流槽和吸、排口是按既定轉向設計。可逆轉的葉片泵必須專門設計。2.葉片泵裝配 配油盤與定子用定位銷正確定位,葉片、轉子、配油盤都不得裝反,定子內表面吸入?yún)^(qū)部分易磨損,必要時可將其翻轉安裝,以使原吸入?yún)^(qū)變?yōu)榕懦鰠^(qū)而繼續使用。3.拆裝 注意工作表面清潔,工作時油液應很好過濾。4. 葉片在葉槽中的間隙太大會使漏泄增加,太小則葉片不能自由伸縮,會導致工作失常。
常用型號:
CRG-06-04-50
CRG-10-04-50
DSG-02-2B2-N-A2
DSG-01-2B2-DC24
DsG-01-3C2-A240
DSG-01-3C4-DC24
DSG-01-3C4-220
DSG-02-3C3-DL
DG-01-22
DP20-A100-M-10
