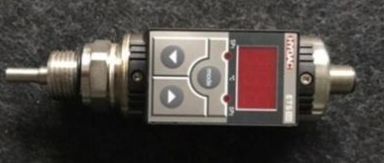

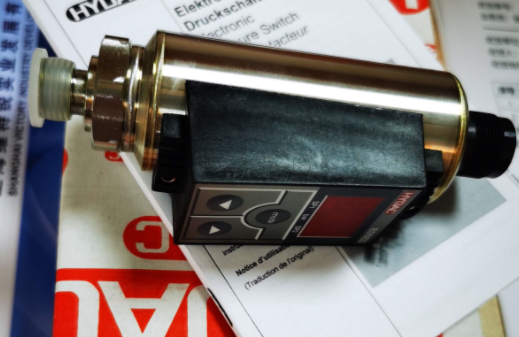

相關資料介紹HYDAC賀德克EDS 346-3-400-000傳感器

傳感器選取壓點規則

1、測量氣體壓力時，取壓點應在工藝管道的上半部。

2、測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0~45°夾角的范圍內。

3、測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0~45°夾角的范圍內。

4、壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。

5、壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。

6、壓力取源部件的端部不應出工藝設備和工藝管道的內壁。

7、在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平工藝管道上宜順流束成銳角安裝。

8、壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。

9、壓力變送器 安裝位置應盡可能靠近取源部件。測量壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。

10、測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜于取壓點，目的在于減少排氣、排液附加設施。

溫度傳感器 PT100/TFP104-000

HYDAC 溫度傳感器 EDS 326-3-100-000

HYDAC 溫度傳感器 TFP-104-000

HYDAC 溫度開關 ETS-388-5-150-000

HYDAC 液位開關 ENS3216-2-0410-000-K

HYDAC 壓力開關 VM5C.0   46/16

HYDAC 壓力開關 VM2D.0/-L220

HYDAC 壓差傳感器 VM2D.0/-L24

HYDAC 濾芯 0160DN100W/HC1268174

HYDAC 液位傳感器 ENS 3218-5-0520-000-K 909221

HYDAC 壓力傳感器 908651 HDA4744-A-016-031(010BAR)

HYDAC 壓力傳感器 908650 HDA4744-A-006-031(004bar)

HYDAC 傳感器 HDA4744-A-016-000

HYDAC 傳感器 EDS3448-5-0400-000+ZBE08-05

HYDAC 壓差開關 VD5LZ.1/-BO

HYDAC 濾芯 0060 D005 BN4HC 新款：0060D005ON

HYDAC 壓差發訊器 VD5D.O/-V-L24
