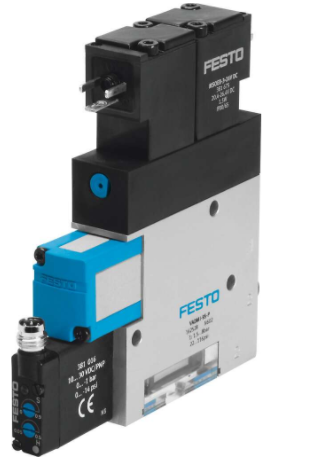

安裝技巧FESTO費斯托真空發生器VADMI-140-P

拉伐爾噴嘴的公稱通徑

1.4 mm

網格尺寸

22 mm

短型號代碼

VADMI

消聲器設計

常閉

安裝位置

可選

噴射器特征

高真空度

過濾等級

≤ 40 μm

手控裝置

按鈕式

集成功能

電控噴射脈沖閥

節流

電控開關閥

過濾器

單向閥

真空開關

測得變量

相對壓力

測量原理

壓阻式

開關元件功能

常開觸點

開關功能

閾值比較器

符號

00991306

閥功能

關閉

反極性保護

適用于所有電氣連接

顯示類型

LED

閾值設置范圍

-0.9 bar ... 0 bar

設置范圍遲滯

-0.5 bar ... -0.05 bar

設置選項

電位計

開關狀態指示

光學

工作壓力

2 bar ... 8 bar

真空度

85 %

標稱工作壓力

6 bar

過載壓力

5 bar

標稱工作壓力下的供氣時間

0.19 s

工作電壓范圍 DC

21.6 V ... 26.4 V

持續通電率

開關輸出

PNP

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

不可用潤滑介質工作

CE （見合格聲明）

符合歐盟電磁兼容性指令

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

介質溫度

0 °C ... 60 °C

防護等級

IP65

環境溫度

0 °C ... 50 °C

RCM 商標

c UL us - (OL)

產品重量

330 g

壓力測量范圍

0 bar ... 1 bar

電氣接口

4 針

M8x1

插頭

安裝方式

要么：

帶通孔

通過內螺紋安裝

氣接口，氣口 1

G1/8

氣接口，氣口 3

集成式消聲器

真空接口

G1/4

材料說明

不含銅和聚四氟乙烯

RoHS 合規

密封件材料

NBR

進氣嘴材料

鍍鎳黃銅

過濾器材料

PA

過濾器外殼材料

PC

外殼材料

精制鋁合金

消聲器材料

PE

POM

活塞材料

POM

發射器噴嘴材料

鍍鎳黃銅

安裝方法

1、安裝時請注意清洗連接管道及接頭，避免臟物帶入氣路。

2、安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。

3、過濾器、調壓閥（調壓過濾器）給油器的固定；將固定支架的凸槽與本體上凹糟匹配，再用固定片及螺絲鎖緊即可。

4、單獨使用調壓閥、調壓過濾器時的固定；旋轉固定環使之鎖緊附帶的固定片即可。

FESTO真空發生器按其信號波形分類

1、正弦真空發生器：主要用于測量電路和系統的頻率特性、非線性失真、增益及靈敏度等。按其不同性能和用途還可細分為頻（20赫至10兆赫）信號發生器、高頻（100千赫至300兆赫）信號發生器、微波信號發生器、掃頻和程控真空發生器、頻率合成式信號發生器等。

2、函數（波形）信號發生器：能產生某些特定的周期性時間函數波形（正弦波、方波、三角波、鋸齒波和脈沖波等）信號，頻率范圍可從幾個微赫到幾十兆赫。除供通信、儀表和自動控制系統測試用外，還廣泛用于其他非電測量領域。

3、脈沖真空發生器：能產生寬度、幅度和重復頻率可調的矩形脈沖的發生器，可用以測試線性系統的瞬態響應，或用作模擬信號來測試雷達、多路通信和其他脈沖數字系統的性能。

4、隨機真空發生器。通常又分為噪聲真空發生器和偽隨機信號發生器兩類。

安裝技巧FESTO費斯托真空發生器VADMI-140-P
