HYDAC壓力傳感器講述內容
傳感器介紹:
賀德克電子壓力傳感器用于記錄流體技術系統中的壓力。功能和執行形式由各自的使用條件決定。為了滿足這些要求,HYDAC提供從微型壓力傳感器到客戶特定的多壓力開關的全面計劃。
賀德克電子壓力傳感器記錄測量的壓力變量并將其轉換為比例輸出信號。

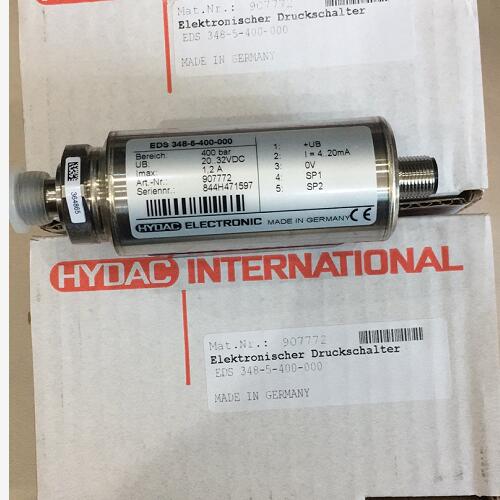

賀德克電子壓力開關記錄測量的壓力變量,對其進行處理并根據預設輸出切換信號
工作原理:
1、壓阻式壓力傳感器
電阻應變片是壓阻式應變傳感器的主要組成部分之一。金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象,俗稱為電阻應變效應。
2、陶瓷壓力傳感器
陶瓷壓力傳感器基于壓阻效應,壓力直接作用在陶瓷膜片的前表面,使膜片產生微小的形變,厚膜電阻印刷在陶瓷膜片的背面,連接成一個惠斯通電橋,由于壓敏電阻的壓阻效應,使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號,標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V等,可以和應變式傳感器相兼容。
3、擴散硅壓力傳感器:
擴散硅壓力傳感器工作原理也是基于壓阻效應,利用壓阻效應原理,被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷),使膜片產生與介質壓力成正比的微位移,使傳感器的電阻值發生變化,利用電子線路檢測這一變化,并轉換輸出一個對應于這一壓力的標準測量信號。
概述:
壓力傳感器是工業實踐中為常用的一種傳感器,其廣泛應用于各種工業自控環境,涉及水利水電、鐵路交通、智能建筑、自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業,下面就簡單介紹一些常用傳感器原理及其應用。
