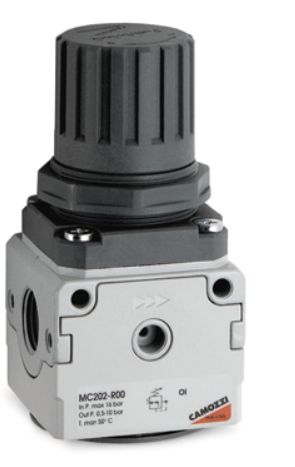

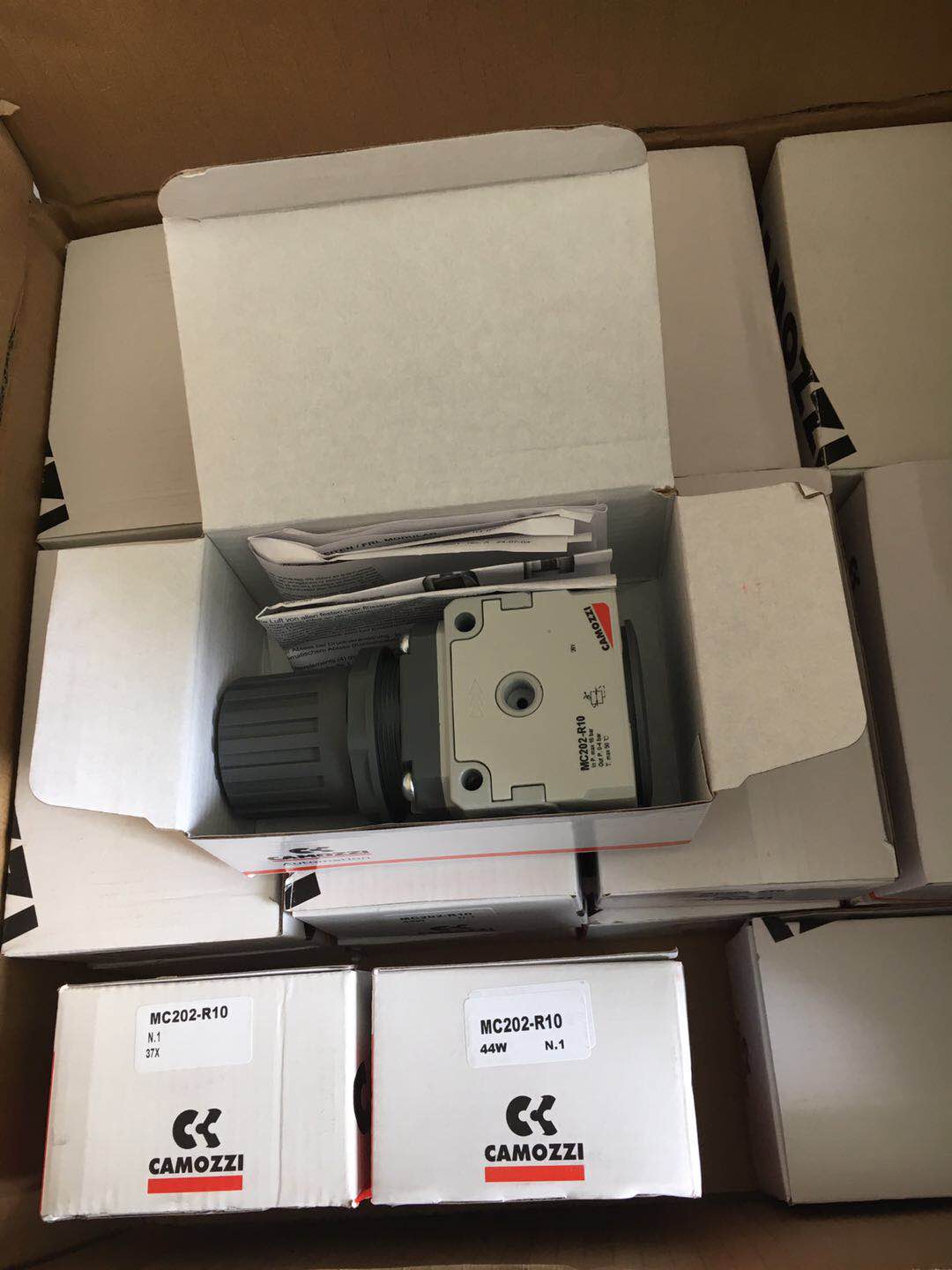

康茂盛MC系列減壓器的相關手冊MC202-R10

SM053-P12

端口G1 / 4，G3 / 8和G1 / 2

模塊化的

MC系列壓力調節器可提供端口G1 / 4，G3 / 8和G1 / 2。

通常提供帶二次泄壓的版本，所有調節器均可

面板安裝。

?小壓力降

?帶蓋的可鎖定旋鈕

?整體回風

（減輕）

?提供的版本：帶有

旁通閥或歧管

結構形式 模塊型，膜片式

材料 鋅合金基體，丁腈橡膠密封件，專用聚合物

接口 G1/4 G3/8 G1/2

質量 0.323 kg 0.644 kg 0.624 kg

壓力表接口 G1/8

工作溫度 -5°C ÷ 50°C（介質的露點應不于 2°C）

表面涂層 涂漆

入口壓力（工作壓力） 0 ÷ 16 bar

出口壓力（調壓范圍） 0.5 ÷ 10 bar

0 ÷ 4 bar

公稱流量 見相應規格的減壓器流量特性曲線圖

溢流特性 標準

0 =自我緩解（標準）

1 =不緩解

5 =泄壓

2壓力表：**

 =不帶壓力表（標準）

1 =壓力表0-2.5，工作壓力0÷2 bar

2 =壓力表0-6，工作壓力0÷4 bar

3 =壓力表0-10，工作壓力0.5÷7 bar

4 =壓力表0-12，工作壓力0.5÷10 bar

VS TIPO DI REGOLAZIONE：

 =不帶旁通閥（標準）

VS =帶旁通閥（個裝G1 / 4）

**注意：如果調節器已校準或鎖定，則在端口增加入口壓力“■”和出口壓力“●”之后

入口壓力：

■=輸入供氣壓力值

出口壓力：

●=輸入LOCKED調節器的出口壓力值或

 校準調節器的可調節壓力的大值

入口壓力= 6.3 bar和出口壓力= 4.5 bar的校準調壓器示例
