YUKEN葉片泵DSG-01-3C4-220性能概覽

產品簡介：

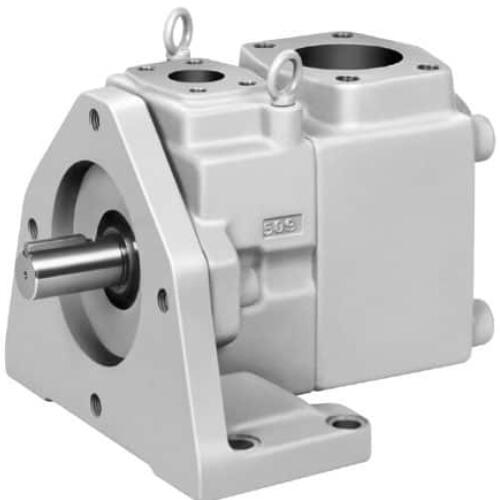

這些雙泵結合了用于大容量側的新型PV2R4A系列泵，該特性允許將其排放到單獨的回路中。

葉片泵的工作原理：

一、單作用葉片泵

泵由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針方向旋轉時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵。轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大。改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量泵。

二、雙作用葉片泵

它的作用原理和單作用葉片泵相似，不同之處只在于定子表面是由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線八個部分組成，且定子和轉子是同心的。在圖示轉子順時針方向旋轉的情況下，密封工作腔的容積在左上角和右下角處逐漸增大，為吸油區，在左下角和右上角處逐漸減小，為壓油區；吸油區和壓油區之間有一段封油區把它們隔開。這種泵的轉子每轉一轉，每個密封工作腔完成吸油和壓油動作各兩次，所以稱為雙作用葉片泵

注意事項：

泵轉向改變，則其吸排方向也改變葉片泵都有規定的轉向，不允許反。因為轉子葉槽有傾斜，葉片有倒角，葉片底部與排油腔通，配油盤上的節流槽和吸、排口是按既定轉向設計?？赡孓D的葉片泵必須專門設計。2．葉片泵裝配 配油盤與定子用定位銷正確定位，葉片、轉子、配油盤都不得裝反，定子內表面吸入區部分易磨損，必要時可將其翻轉安裝，以使原吸入區變為排出區而繼續使用。

常用型號：

AR22-FR01CS-20T

BT-03-32

CIT-03-04-50

CRG-06-04-50

CRG-10-04-50

DG-01-22

DP20-A100-M-10

DSG-01-2B2-DC24
