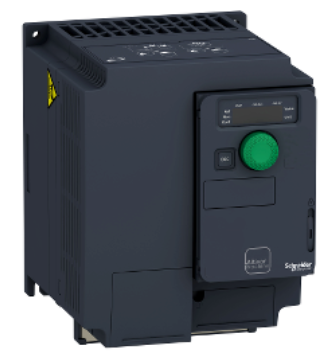

產品配置描述ATV320U40N4C施耐德變頻器

產品配置描述ATV320U40N4C施耐德變頻器

  • 所屬分類:SCHNEIDER施耐德
  • 瀏覽次數:
  • 發布日期:2021-05-08
  • 產品概述
  • 性能特點
  • 技術參數

產品配置描述ATV320U40N4C施耐德變頻器


ATV11性能描述

1、通過磁通矢量控制進行速度調節;

2、速度范圍為1至20;

3、變頻器與電機保護;

4、堅固耐用,即使在-10至+50℃的惡劣環境下;

5、通過使用系緊螺釘進行布線和連接:易于更換機電解決方案;

6、結構緊湊,可以并排安裝;

7、能夠使用DIN軌道安裝;

8、集成B類EMC濾波器或可作為一個選件;

  • 尺寸
    右側視圖、正面視圖和帶 EMC 板的正面視圖


  • 安裝和間隙

    安裝類型
    安裝類型 A:獨立安裝,配有通風罩


    僅適用于環境溫度不過 50 °C (122 °F) 的場合

    安裝類型 B:并排安裝,通風罩移除


    安裝類型 C:獨立安裝,通風罩移除


    適用于環境溫度高于 50 °C (122 °F) 的場合


  • 接線

    連接圖解
    含線路接觸器的示意圖

    符合 ISO13849 類別 1 和 IEC/EN 61508 容量 SIL1 標準、IEC/EN 60204-1 標準的停機類別 0 的接線圖



    (1)
    線路電抗器(已使用的情況下)
    (2)
    故障繼電器觸點,用于遠程指示驅動器狀態



    含開關切斷器的示意圖

    符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖



    (1)
    線路電抗器(已使用的情況下)
    (2)
    故障繼電器觸點,用于遠程指示驅動器狀態




    Source 模式下的控制連接圖



    (1)
    模擬量輸出
    (2)
    模擬量輸入
    (3)
    參考電位計(大 10 千歐)
    (4)
    數字量輸入




    數字量輸入接線

    邏輯輸入開關 (SW1) 用于按照可編程控制器輸出的技術調整邏輯輸入的運行。


    開關 SW1 設置為“Source”位置,將使用輸出電源給 DI 供電。





    開關 SW1 設置為“Source”位置,將使用外部電源給 DI 供電。





    開關 SW1 設置為“Sink Int”位置,將使用輸出電源給 DI 供電。





    開關 SW1 設置為“Sink Ext”位置,將使用外部電源給 DI 供電。




  • 性能曲線

    降額曲線



    40 °C (104 °F) - A 型、 B 型及 C 型安裝
    50 °C (122 °F) - C 型安裝
    60 °C (140 °F) - C 型安裝
    In:
    標稱驅動電流

功率范圍:0.75~5.5kW

輸入電壓:三相交流 380V(-15%)~460V(+10%)

過電流能力:變頻器額定電流的150%,持續60s

輸出頻率范圍:0.5~400Hz

控制模式:標準模式(優化型V/F)

連續輸出電流:    1.4 A 4 kHz

大瞬變電流:    2.1 A 60 秒

變頻器輸出頻率:    0.5...400 Hz

額定開關頻率:    4 kHz

開關頻率:    2...16 kHz 可調  4...16 kHz 帶降額因素

制動力矩:    達到70%的電機轉矩 不帶制動電阻器

電機滑差補償:    可調  出廠預置

輸出電壓:    200...240 V 3 相

電氣連接:    端子 3.5 mm2 AWG 12 L1, L2, L3, U, V, W, PA, PC

緊固力矩:    0.8 N.m

          高性能模式(無傳感器矢量模式)

          二次負載模式(U2/F)

輸入/輸出:4個邏輯輸入/2個邏輯輸出(源型)

顯示器:集成7段LED顯示及正轉/反轉/停止按鈕

電機抱閘:集成電機抱閘邏輯控制,支持180V直流電機抱閘

制動單元:全系列內置制動單元

通訊方式:標配AS-i通訊協議
