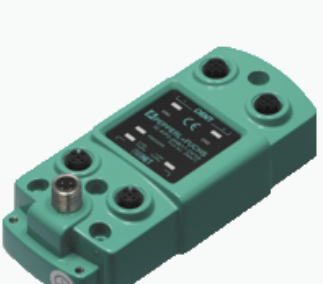

原圖IC-KP2-2HB17-2V1D倍加福控制接口單元

資料：

總線通信和讀/寫頭的 LED 狀態指示燈

通過集成式 2 端口開關形成網絡回路

多可連接 2 個讀/寫頭

或者可連接 1 個讀/寫頭和 1 個觸發器傳感器

讀/寫頭的數量 大值 2

可選擇 1 個讀/寫頭和 1 個觸發器傳感器

UL 文件編號 E87056

功能性安全相關參數

MTTFd 140 a

任務時間 (TM) 10 a

診斷覆蓋率 (DC) 0 %

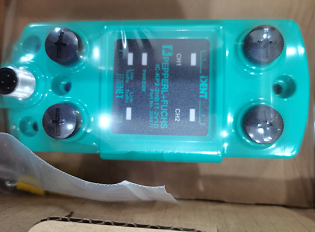

指示燈/操作方法

鏈路/流量 LED 綠色：網絡連接

黃色：傳輸數據時有節奏地閃爍

LED 1、2 讀/寫頭的狀態指示器

綠色：讀/寫頭命令激活

黃色：長約 1 秒鐘，如果已成功執行命令

CH1、CH2 的 LED 綠色：檢測到讀頭

紅色：配置錯誤

電源/錯誤 LED 綠色：通電

黃色：系統正在啟動

紅色：PROFINET 總線故障

旋轉開關 地址設置

電氣技術規格

額定工作電壓 20 ... 30 V DC ， PELV

紋波 在 30 V DC 時 ≤ 10%

電流消耗 ≤ 4 A 包含讀/寫頭

功耗 3,5 W 不帶讀/寫頭

電流隔離 基本絕緣符合 DIN EN 50178 標準，額定絕緣電壓 50 Veff

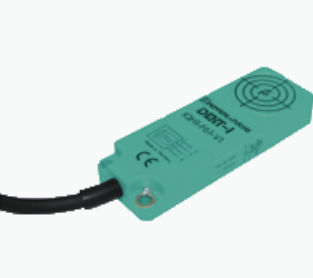

 204621 IQH1-F61-V1

工作頻率 13.56 MHz

符合 ISO 15693 標準

適用于 FRAM 轉發器

特別扁平的結構

帶 V1 插頭的連接纜線 (M12 x 1)

防護等級 IP67

可安裝在金屬上

用于連接 IDENTControl 控制接口

環境條件

環境溫度 -25 ... 70 °C (-13 ... 158 °F)

存儲溫度 -40 ... 85 °C (-40 ... 185 °F)

機械規格

防護等級 IP67

連接 M12 x 1 連接器

材料

 外殼 ABS

 封裝化合物 WEVO 403FL/300

安裝

 兩個頭之間的距離 多路打開：≥ 100 mm

多路關閉：≥ 150 mm

質量 大約 60 g

電纜長度 20 cm

原圖IC-KP2-2HB17-2V1D倍加福控制接口單元
