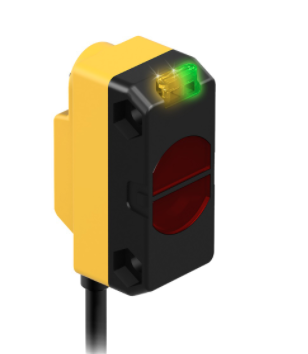

美國邦納BANNER的通用型光電開關QS18
QS18VP6W W/30D的傳感器工作數據介紹
WORLD-BEAM QS18系列:發散擴散
范圍:100毫米;輸入:10-30 V dc
輸出:互補固態PNP
9 m(30 ft)電纜
零部件號:61662
電纜長度(m)9
感應光束紅外LED
感應模式(常規)接近
感應模式(詳細)發散
矩形房屋類型
主要外殼材料ABS
輸入/輸出離散
大感應距離(mm)100
輸出PNP
電源/電源電壓10-30 V dc
連接電纜
快速斷開類型無QD
淺色/暗色操作
小操作數溫度(°C)-20
Max Op。溫度(°C)70
輸出響應時間(毫秒)0.6
特殊功能:本質安全否
特殊功能:遠程教學否
特殊功能:水檢測號
上電延遲(ms)100
重復性(μs)150
針數4
防護等級IP67
NEMA等級NEMA 6
Max Op。相對濕度[%] 50°C時95%
鏡片材料壓克力
調整不適用
槍管直徑(mm)不適用
LED指示燈
對立模式發射器/接收器N / A
功能:計時(保持/延遲)否
功能:封裝否
特征:危險區域
功能:聲音否
特點:耐化學腐蝕
安裝光纖
切割未端接的塑料纖維QS18V..6FP
未端接的塑料纖維設計成可以由用戶切割成應用所需的長度。
為了便于切割,光纖附帶了Banner型PFC-1切割設備。如下切割光纖:
切割口
提升到開放港口
圖1. PFC-1切割裝置
使用較小的端口連接光纖:
?0.25毫米(0.01英寸)
?0.5毫米(0.02英寸)
對光纖尺寸使用較大的端口:
?0.75毫米(0.03英寸)
?1.0毫米(0.04英寸)
?1.5毫米(0.06英寸)
1.找到光纖的控制端(未完成的一端)。
2.確定應用所需的光纖長度。如果使用分叉的纖維,則將纖維的兩半分開
距離光纖切割位置至少51毫米(2英寸)。
3.抬起切紙器的頂部(刀片)以打開切紙口。
4.將控制端之一插入切刀上的一個切刀口,使多余的光纖從切刀中突出。
切刀的背面。
5.仔細檢查光纖長度,然后合上切割器,直到光纖被切斷。
6.使用另一個切割端口,將個控制端切割為所需的長度。
注意:為確保每次切割均干凈,請勿多次使用切割口。
7.用一塊干凈的干布輕輕擦拭光纖的切割端,以除去任何污染物。請勿使用溶劑或研磨劑
在任何裸露的光纖上。
