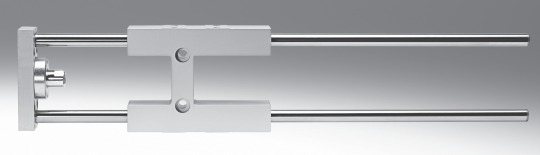

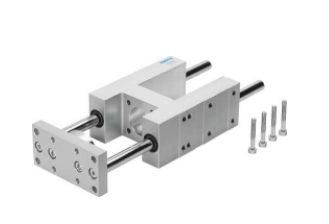

festo導向單元FEN-25-100-KF，用于標準氣缸

一覽

導向單元 FEN 和 FENG 防保護氣

缸，防止由高扭矩負載產生的扭

轉。

為工件搬運和其它搬運應用場合

提供導向

兩種導向派生型可選擇:

? 滑動軸承導軌

? 循環滾珠軸承導軌

用于標準氣缸 DNC：

 用于標準氣缸 DSNU：

安裝時，需要安裝組件來感測前

端終端位置。

后端終端位置感測

直接可通過傳感器槽實現。

關于此類標準氣缸，終端位置必

須具備安裝組。

符合 ISO 6432 標準

-N- 缸徑

8 … 25 mm

-T- 工作行程

1 … 250 mm

FENG， 符合 ISO 15552 標準

-N- 缸徑

32 … 100 mm

-T- 工作行程

10 … 500 mm

• 規格

• 25


• 行程

• 2 mm ... 250 mm


• 短型號代碼

• FEN


• 安裝位置

• 可選


• 導軌

• 循環滾珠軸承導軌


• 設計

• 導軌


• 防爆

• 防爆區 1 (ATEX)
  防爆區 2 (ATEX)
  區 21 (ATEX)
  區 22 (ATEX)


• 環境溫度

• -20 °C ... 80 °C


• 大力 Fy

• 520 N


• 大力 Fy，靜態

• 830 N


• 大力 Fz

• 520 N


• 大力 Fz，靜態

• 830 N


• 大力矩 Mx

• 15 Nm


• 大扭矩 Mx，靜態

• 24 Nm


• 大力矩 My

• 20 Nm


• 大扭矩 My，靜態

• 31 Nm


• 大力矩 Mz

• 20 Nm


• 大扭矩 Mz，靜態

• 31 Nm


• 位移力

• 15 N


• 每 10 mm 行程的額外移動質量

• 12 g


• 每 10 m 行程的附加重量

• 12 g


• 0 mm 行程的基本重量

• 813 g


• 0 mm 行程時的重心

• 42 mm


• 每 10 mm 額外移動質量的重心

• 4.7 mm


• 安裝方式

• 通過內螺紋安裝


• 材料說明

• RoHS 合規


• 導向部件材料

• 回火鋼


• 外殼材料

• 陽極氧化精制鋁合金


• 聯接板材料

• 陽極氧化精制鋁合金
