LEUZE的背景抑制傳感器電路連接方式

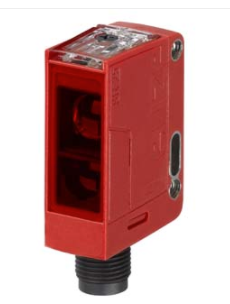

德國LEUZE的擴散型傳感器技術資料

基本數據

系列25℃

工作原理具有背景抑制的漫反射原理

光學數據

黑白錯誤<10％可達250毫米

工作范圍，白色90％0.005至0.6 m

工作范圍，灰色18％0.015至0.45 m

工作范圍，黑色6％0.02至0.3 m

工作范圍限制0.005至0.6 m

調整范圍50 ... 600毫米

光源激光，紅色

激光課1，IEC / EN 60825-1：2007

光斑尺寸[在傳感器距離處]3毫米x 5毫米[1,000毫米]

移角典型值 ±1.5°

電氣數據

保護電路極性反轉保護，短路保護

性能數據

電源電壓U B10 ... 30 V，直流，含 殘留紋波

殘留波紋0 ... 15％，來自U B

開路電流0 ... 20毫安

產出

數字開關量輸出2件

開關量輸出1

開關元件晶體管，PNP

切換原理燈光開關

開關量輸出2

開關元件晶體管，PNP

切換原理暗開關

定時

開關頻率2,500赫茲

響應時間0.2毫秒

聯系

連接1

功能電源，信號輸出

連接類型連接器

螺紋尺寸M12

材料聚氨酯

針數4針

機械數據

尺寸（寬x高x長）15毫米x 42.7毫米x 30毫米

筑屋材料塑料

塑料外殼ABS

鏡頭蓋材料塑料

凈重22克

固定類型通過可選的安裝裝置，帶M4螺紋的通孔安裝

材料相容性生態實驗室

操作與顯示

操作控制多圈電位器

環境數據

環境溫度，運行-40至60°C

資質

防護等級IP 69K，IP 67

防護等級三級

資質c UL美國

適用標準IEC 60947-5-2
