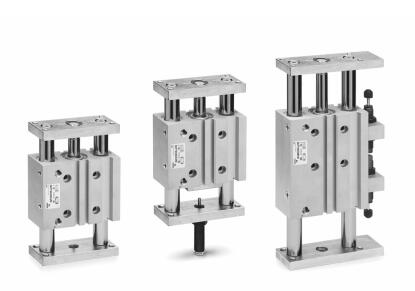

康茂盛雙導桿氣動滑座CAMOZZI技術YS
? 磁性傳感器可以安裝在兩側
? QCTF:青銅襯套
? QCBF:滾珠軸承導軌
? 運動和引導
在一個單位這些氣缸設計用于空間有限的應用。
關于軸承,滑動單元有兩種版本,一種帶有雙
燒結青銅襯套(Mod. QCTF)和另一個帶雙直線滾珠軸承(Mod. QCTF)。
QCBF)。 QCTF 版本通常在施加側向載荷時選擇
滑動單元很高。 國防部。 QCBF 適用于快速循環(較小的側向負載)和更高的循環。
端部緩沖有三種
不同的變體:
A.固定機械墊(標準)
B. 兩個減震器位于身體
C. 一個減震器位于后法蘭。
版本 B 和 C 適用于處理更高的質量力和/或當它是需要調整行程。
雙軸承雙法蘭導向結構類型
QCTF = 燒結青銅襯套
QCBF = 直線球軸承雙作用操作
材料主體 = 陽極氧化鋁
法蘭 = 鍍鋅鋼
活塞桿 = 軋制不銹鋼 AISI
QCTF 柱 = 軋制不銹鋼 420B
QCBF 柱 = 硬化鋼 C50
密封件 = PU
在閥體上安裝螺紋孔和非螺紋孔筆畫分鐘。值(見表格)
工作溫度 0°C ÷ 80°C(干燥空氣-20°C)速度 50 ÷ 500 毫米/秒
行程末端緩沖 A 型加長行程 - 固定機械緩沖
縮回行程 - 固定機械緩沖我們建議防止活塞撞擊端蓋
行程末端緩沖 B 型加長行程 - 減震器縮回行程 - 減震器
行程末端緩沖 C 型加長行程 - 減震器
縮回行程 - 固定機械緩沖我們建議防止活塞撞擊端蓋工作壓力 1 ÷ 10 bar
流體清潔空氣,無潤滑。如果使用潤滑空氣,建議使用 ISOVG32 油。一旦涂抹潤滑脂,永遠不會被打擾。
