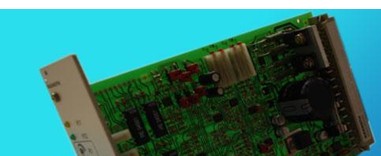

VT-NE30-2X/ R901082348比例放大板質量

 特點

一適用于控制4WRA類型，公稱規格尺寸6和10的2X系列

和WRZ 7X系列閥

一裝配在歐洲格式100 x 160 mm結構形式的印制板中，適合安裝在機架中

一控制值輸入:。差動輸入士10V

四個控制值輸入，啟動電壓為 10V

電流輸入4至20mA

一通過24V輸入或跳線改變內部控制值信號極性

一通過相位識別(24V輸入)或斜坡時間啟動(24V輸入)

選擇斜坡時間(選項T5)

一通過跳線切換斜坡時間范圍

一通過可分別調節的步長和 大值進行特性曲線校正

一選通輸入

一“斜坡開/關”

一輸入輸出信號“預備狀態”

一可通斷的測量插口(選項T5)

電源電壓的極性保護

一電源帶交流/直流轉換器，不帶提高零點

比例放大器上的測量點

1）電源電壓的測量：+24V 端子24ac對端子18ac

2）± 9V穩定電壓的測量：+ 9V：端子10ac對端子14ac ? 9V：端子16ac對端子14ac

3）指令值的測量在測量插座X1處測0到+6V電壓4）在測量插座X2處測100到800mA電磁鐵電流(mV?mA)

R900979885 VT-VRPA2-1-1X/V0/T5

R900979887 VT-VRPA2-1-1X/V0/T1

R900979889 VT-VRPA2-2-1X/V0/T1

R901002090 VT-VSPA2-1-2X/V0/T1

R901002095 VT-VSPA2-1-2X/V0/T5

R901009038 VT-VRPA1-100-1X/V0/0

R900021909 VT-VSPA2-1-1X/T1

R900022868 VT 12350-3X/0/

R900029482 VT-PVPQ1-1X/0

R900029790 VT-VSPA2-1-1X/T5

R900033111 VT-SR2-1X/0-60

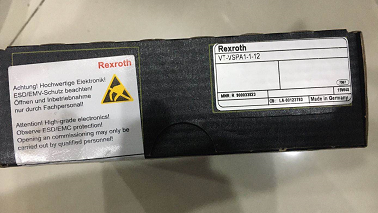

R900033823 VT-VSPA1-1-1X/

R900034725 VT-SR34-1X/1-2 (2WRC63)

R900053778 VT-VSPA1K-1-1X/

R900211788 VT 11118-1X/

R900214081 VT-VSPA2-50-1X/T1

R900214082 VT-VSPA2-50-1X/T5

R900249811 VT-MRPA2-2-1X/V0/0

R900249895 VT-MRPA2-1-1X/V0/0

R901010980 VT-MSPA2-1-1X/V0/0

R901047778 VT-HACD-1-1X/V0/1-P-0

R901057060 VT-VRPA1-151-1X/V0/0

R901066684 VT-ZKO-USB/S-1-1X/V0/0

R901066987 VT-VRPD-2-2X/V0/0-0-1

R901077297 VT-VSPD-1-2X/V0/0-0-1
