產品概述：

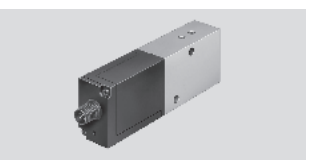

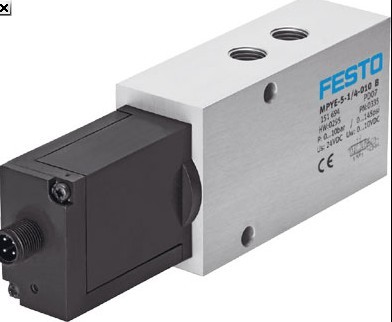

快速、耐用且具有成本效益：高動態性和密封活塞滑閥 MPYE。使用外部位置控制器和位移編碼器，您可以創建一個氣動定位系統。

可調式滑閥

模擬控制

將設定值輸入為模擬量電壓信號 (0 ... 10 V)

適用于利用 SPC11 的伺服氣動應用

YS：

動態性強

終控制元件，

用于閉環控制

三位五通閥功能

主要特性：

直動式比例方向控制閥有一個位置控制閥芯。它可以將模擬

輸入信號轉換成閥輸出口相應的開口大小。

與外部位置控制器和位移傳感器相組合，可形成一個氣動定位系統。

具有流量控制功能，用于改變

氣缸速度

三位五通閥功能，用于改變運動方向

技術參數：

閥功能 三位五通閥，常閉

結構特點 滑閥，直動式，可控滑閥位置

密封原理 硬性密封方式

驅動方式 電動方式

復位方式 機械彈簧

先導控制類型 直動式

流動方向 單向

安裝方式 采用通孔安裝

安裝位置1) 任意位置

工作介質 壓縮空氣，過濾（ 5 μm），未潤滑

公稱通徑 [mm] 2 4 6 8 10

標準額定流量 [l/min] 100 350 700 1 400 2 000

產品重量 [g] 290 330 330 530 740
