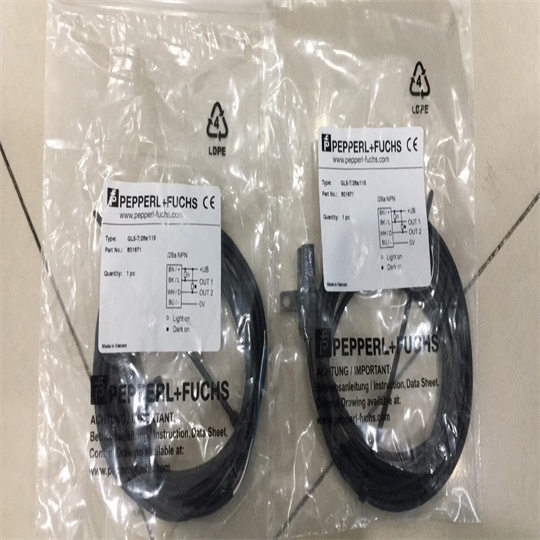

德國P+F反射區傳感器GL5-T-28A-115
企業QQ: 2880626085
18918574312同微信
帶 6 個光束的反射區傳感器,位于標準光電傳感器機殼內
連接以兼容方式替換了單束光電傳感器
無論物體形狀和位置如何,均能地檢測到物體前緣
總是能夠在整個檢測區內 12 mm 處檢測到物體
無論物體紋理如何,均能地檢測到所有表面
可在對比度差異達到 10% 時切換
清晰明亮的變送器光束,能夠方便地對齊傳感器
產品闡述
反射區傳感器,6 光束,配備廣泛使用的標準光電式外殼,
紅光,4 m 檢測范圍,可切換的亮?xí)r/暗時接通,推挽式輸出,M12 插頭
CCC 工作電壓為 36 伏的產品,無需經過許可,且因此無須配備CCC-標識。
一般特性
有效檢測距離 0 ... 4 m
反射板距離 反射器 A80: 0,4 ... 4 m ,
H85-2 型反射器: 0,2 ... 4 m ,金屬箔反射器 OFR-100/100: 0,4 ... 3 m
檢測距離 5,6 m
感應范圍 典型值 60 mm , 物體必須在一個維度中完全覆蓋住反射器
參考目標物 反射器 A80 H85-2 型反射板 金屬箔反射器 OFR-100/100
輸出
開關類型 亮/暗時接通,可切換
信號輸出 2 路推挽式(4 合 1)互補輸出,短路保護,反極性保護
開關電壓 30 V DC
開關電流 100 mA
電壓降 ≤ 2,5 V DC
開關頻率 230 Hz
響應時間 1 ms : 綠色 LED 閃爍(約 4 Hz)
周?chē)h(huán)境
環境溫度 -10 ... 40 °C (14 ... 104 °F)
-30 ... 60 °C (-22 ... 140 °F) 有源信號跟蹤時
儲存溫度 -40 ... 70 °C (-40 ... 158 °F)
機械特性
外殼寬度 25,8 mm
外殼高度 88 mm
外殼高度 54,3 mm
防護等級 IP67
連接 4 針 M12 x 1 連接器
材料
外殼 塑料 ABS
光學端面 塑料透鏡
重量 100 g
遵循
產品標準 EN 60947-5-2
許可和
UL cULus ,Class 2 電源
功能安全性參數
平均失效時間(天) 310 a
使用壽命(...月...天) 20 a
診斷范圍 0 %
指示燈/操作鍵
運行顯示 綠色 LED,常亮 上電
欠壓指示燈:綠色 LED,脈沖(約 0.8 Hz)
短路光源類型 LED
光源類型 調制可見紅光 , 625 nm
偏振濾波器 是
光束數 6
光斑直徑 大約 220 mm 在檢測范圍內 4 m
發散角 +/- 2,5 °
極限環境光強 5000 Lux
分辨率 12 mm
至 4 m 檢測/捕獲范圍:60 mm(無死區)5 mm
至 1 m 檢測/捕獲范圍:55 mm(死區:傳感器前方 150 mm;反射器前方 50 mm)5 mm
至 1.5 m 檢測/捕獲范圍:40 mm(死區:傳感器前方 150 mm;反射器前方 50 mm)
功能顯示 2 黃色LEDs:常亮- 無物體遮擋, 閃爍- 非穩定狀態, 常暗- 有物體遮擋
示教:黃色/綠色 LED;等相位閃爍;2.5 Hz
轉換信號跟蹤:黃色 LED,以 1 Hz 閃爍/2x 閃爍
控制器 亮/暗通旋轉開關 , TEACH-IN 按鍵
電氣特性
工作電壓 12 ... 30 V DC
紋波 10 %
空載電流 50 mA
