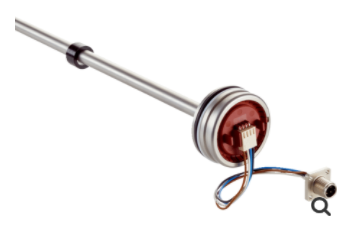

sick線性編碼器TTK70-HXJ0-K02一覽

特性：

非接觸式位置測量——利用 SICK 線性編碼器

線性編碼器可非接觸式檢測線性移動，將其轉化為位置值。

編碼器無磨損、免維護，無需參考運行

提供采用 HIPERFACE? 和 SSI 接口的版本

可達 4 m 的測量長度

采用非接觸式測量原理，免維護且無磨損

磁致伸縮：、安全且無磨損

與現有缸體設計 *** 機械兼容、電氣兼容

安裝節省空間，可在受限的缸體安裝空間中更好地利用活塞行程

結構型式緊湊，重量輕且移動速度快

不易受污染和冷凝等環境條件影響

憑借位置檢測，無需參考運行

經由，可輕松納入安全傳動系統

 多種電氣接口可選

· 位置的取樣時間和測量長度沒有關系

· IP66的高外殼防護等級

· KH53系列線性編碼器 技術規格：

· 測量范圍(m)：KH53標準型: 38,107,354,,1,700m,

· KH53增強型: 54, 548m

· 分辨率(mm)：0.1mm

· 重復精度(um)：300um

· 接口：SSI, RS 422, Profibus

· 電源電壓(V)：DC 10...32

· 工作環境溫度：-20 °C...+60 °C(KH53標準型)

                -30 °C...+70 °C(KH53增強型)

測量步距 0.244 μm 正弦/余弦信號按 12 位細分

測量長度 ≤ 3,920 mm

分辨率 1 μm

周期長度 1 mm

移動速度 ≤ 10 m/s, 1.3 m/s, 直至產生的位置

重復精度 < 5 μm

系統度 ± 10 μm (+20 °C)

測量值遲滯 < 10 μm

接口

電氣接口 HIPERFACE?

編碼類型 二進制

可用存儲空間 1,792 Byte (E2PROM 2048)

電氣參數

供電電壓 7 V DC ... 12 V DC

建議供電電壓 8 V DC

工作電流 ≤ 65 mA (無負荷) 1)

連接類型 電纜, 8 芯, 0.5 m
