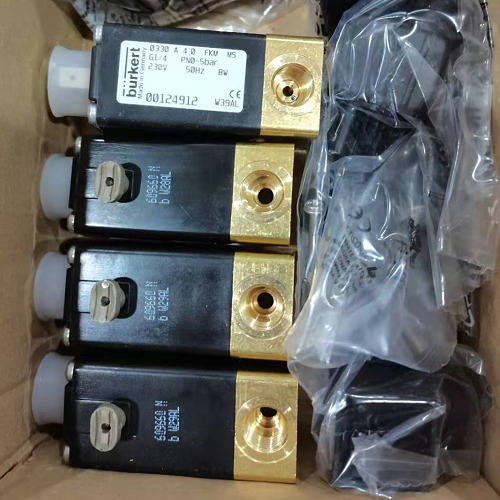

德國BURKERT三通不銹鋼電磁閥 訂單號:251687
特征
類型
0330
電路功能
3/2路; 通用插入
孔口尺寸
2,0 毫米(5/64 英寸)
密封材料
FFKM
材料
不銹鋼
端口連接
G1/8 螺紋端口
電壓
24伏
頻率
直流電
能量消耗
8 瓦
專刊
電纜插頭類型 2518 (00314802),不帶接線 3 極,0-250 V AC/DC
真空版
技術屬性
壓力(bar)(小)
-1
壓力(bar)(大)
8介質溫度(攝氏度)()5
介質溫度(攝氏度)(高)90
環境溫度(攝氏度)(高)
55KV 值(M*3/H)
0,08占空比(%)100
打開時間(ms)(小)10
打開時間(ms)(大)
20關閉時間(ms)(小)
10關閉時間(ms)(大)20
本使用說明書圍繞設備的整個生命周期進行了描述。請妥善保管本
手冊,以便所有用戶都能輕松查閱該手冊內容,以及將來能夠將其
轉交給設備的新所有者。
關于安全的重要信息。
? 請仔細閱讀本使用說明書。
? 重要的是,遵守安全提示、預期用途和使用條件。
? 在設備上執行作業的人員必須閱讀并理解本使用說明書。
1.1 術語定義
本使用說明書中使用的“設備”一詞始終指的是 ACP016 型電磁
線圈。
本使用說明書中使用的 “Ex” 縮寫始終指的是“潛在爆
炸危險”。
1.2 符號說明
本使用說明書中使用了以下符號。
危險
警告眼前危險。
? 不遵守可能會導致死亡或嚴重傷害。
警告
警告存在潛在危險的情況。
? 不遵守可能會導致嚴重傷害或死亡。
當心
警告可能存在的危險。
? 不遵守可能會導致中度或輕微受傷。
注意
財產損失警告。
重要提示和建議。
請參閱本使用說明書或其他文檔中的信息。
? 指出了避免危險的指示。
→ 指出了您應當執行的工作步驟
預期用途
不當使用設備可能會對人員、周圍設備和環境造成危險。
ACP016 型電磁線圈用于操作控制氣體或液體介質的閥門。
? 使用時,請遵守合同文件和操作說明中規定的數據、操作和使
用條件。
? 電磁線圈 ACP016 僅可用于防爆等級 IIC,類別 2G,溫度等
級 T4 或防爆等級 IIIC,類別 2D,T130 °C(請參閱銘牌上有
關潛在區域的信息)。
? 電磁線圈只能用于 “6 設備的使用條件”
章中所述的使用情況,并且只能與 Bürkert TJ或認可的三
方設備和組件一起使用。
? 所使用的防護等級是 Ex “m” 封裝,適用于帶接出電纜的電
磁線圈。
? 可選接線盒的防爆保護方式針對氣體為 “e”,針對粉
塵為 “t”。
? 且無故障運行的先決條件是按正確方式運輸、正確存儲以
及正確裝配、安裝、調試、操作和維護。
? 僅將本設備與 Bürkert TJ或批準的三方設備和三方組件
配合使用。
? 僅按規定使用設備。
Ex 批準
僅當按照本使用說明書中的規定使用 Bürkert 認可的模塊和組件
時,Ex 批準才有效。
ACP016 電磁線圈只能與 Bürkert 認可的其他組件一起使用,否則
Ex 將無效。如果對設備、模塊或組件進行了不允許的更改,
則 Ex 批準也將失效。
下列歐盟型式檢驗證書和 IECEx 證書
ACP016 電磁線圈: EPS 16 ATEX 1111 X,
IECEx EPS 16.0049X
接線盒: PTB 15 ATEX 1011 U,
IECEx PTB 15.0037 U
由以下機構簽發: 必維集團德國消費品服務
有限公司
Businesspark A96
86842 Türkheim
生審核由以下機構進行: PTB(物理技術
聯邦研究所)
Bundesallee 100
靜電放電可能導致。
如果帶靜電的設備或人員突然放電,潛在區域會有的
危險。
? 采取適當措施確保潛在區域沒有靜電電荷。
? 請勿在有強電荷產生過程、機械摩擦過程和分離過程、電子噴涂
(例如在靜電噴漆設備附近)和氣動輸送粉塵區域使用設備。
? 只能用濕布或防靜電布輕輕擦拭來清潔設備表面。
為避免危險,在潛在區域中運行時必須遵守以下規定:
? 有關潛在區域銘牌上的溫度等級、
防護等級和電壓的信息。
? 維修只能由制造商執行。
? 請勿使設備承受過使用說明書中的機械和熱應力閾值。
? 接線盒只有在電源關閉狀態下才能打開。
? 在裝配和運行時,應當遵守適用的安全法規(包括所在國的安
全法規)以及一般技術規則。
一般危險情況。
為了防止受傷,請注意以下幾點:
? 防止意外接通設備。
? 安裝時請注意流向。
? 供電中斷之后,確保過程受控重啟。
? 請勿對設備進行任何內部或外部更改。
? 只有經過培訓的人員才能進行安裝、操作和維護工作。
? 按照當地使用法規安裝設備。
? 遵守一般技術規則。
基本安全說明
這些安全說明未考慮安裝、操作和保養期間出現的巧合和事件。操作
員有責任確保遵守現場特定的安全規定,包括與人員相關的規定。
系統或設備中的高壓可能導致受傷。
? 在設備或系統上作業之前關閉壓力。管路排氣或排空。
觸電可能導致受傷。
? 在設備或系統上進行作業之前,斷開電壓。在重新開機之前確
保安全。
? 遵守適用的電氣設備事故預防規定和安全規定。
開機時間過長可能由于設備表面發熱而導致火災。
電磁線圈在連續運行中會變得很熱。
? 使設備遠離易燃物質和介質,不要赤手觸摸設備。
危險。
安裝后電磁線圈是封閉系統的一部分。
在潛在性環境中使用時,系統在運行狀態下打開可能會有爆
炸的危險。
? 在運行過程中,請勿拆卸或打開系統。
帶接出電纜的電磁線圈
ACP016 型電磁線圈是一種適用于各種 Bürkert 閥門的電磁力驅
動。閥功能來自電磁線圈與液體室的連接。電磁線圈和液體室與固
定螺釘相連,因此 ACP016 電磁線圈算作組合擰緊的電磁線圈。
固定螺釘確保液體室與電磁線圈之間的電氣接觸。
電磁線圈外殼由環氧樹脂制成。
用電纜進行電氣連接。電纜已牢固地集成到電磁線圈中,聯管螺母
不可拆卸。所有金屬組件均通過電纜中的保護導體接地。
控制可以通過交流電壓或直流電壓進行。由于集成了橋式整流器,
因此無需觀察極性。
電磁線圈還包含一個電子電源開關,以減少運行狀態的功率消耗
