行程

10 mm

活塞直徑

10 mm

d替換精度

0.3 mm

d桿間隙 Sx

0.05 mm

d桿間隙 Sz

0.03 mm

擺動爪手夾爪的d間隙 ax

0.12 deg

d角向抓手夾抓間隙 ay

0.2 deg

d角向抓手夾抓間隙 az

0.262 deg

短型號代碼

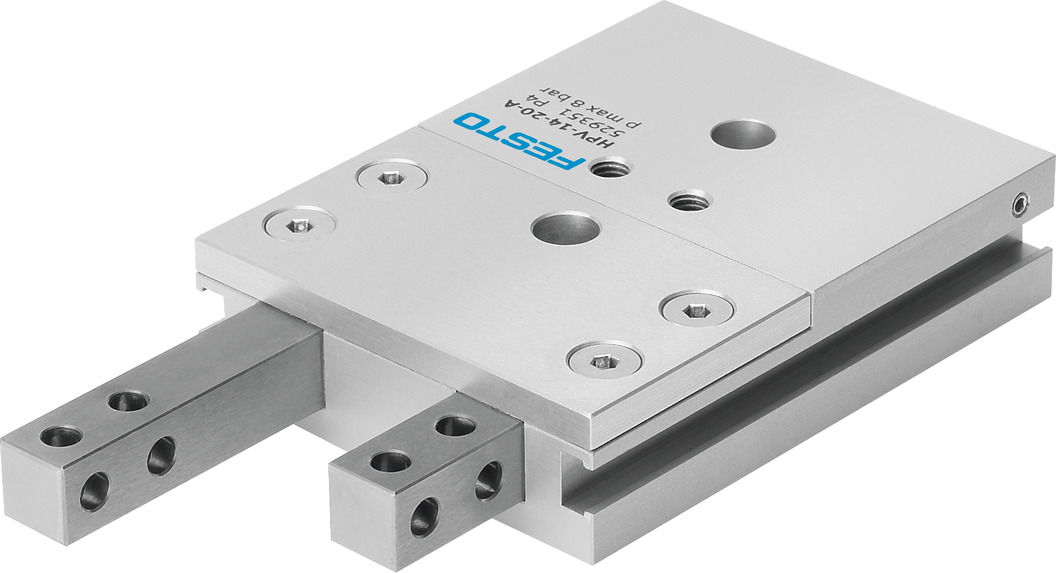

HPV

外部夾抓的安裝

通孔

緩沖

無緩沖

安裝位置

可選

工作模式

雙作用

設計

雙活塞

活塞桿

鎖定機構

非旋轉

位置檢測

通過接近開關

半脈沖

26.5 ms

符號

00991914

扭矩/導向保護

方形導軌

周期時間

52.5 ms

工作壓力

3 bar ... 8 bar

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

環境溫度

5 °C ... 60 °C

夾爪上的d力 Fz，靜態

75 N

夾抓的d扭矩 Mr ，靜態

3 Nm

夾爪 Mx 處的d扭矩，靜態

3 Nm

夾爪的d扭矩 My，靜態

3 Nm

6 bar 時的理論力值，返回行程

35 N

6 bar 時的理論力值，前進行程

45 N

每個外部爪手夾爪的d質量

56 g

產品重量

135 g

備用接口

M3

安裝方式

要么：

通過內螺紋和定位套

通過通孔和定位套

氣動接口

M5

材料說明

不含銅和聚四氟乙烯

RoHS 合規
